Automotive - Motori elettrici assiali

Sistema di test controllato da PC con ampia cabina di prova per statori e assali elettrici completi per auto sportive elettriche

Industria: Automotive / motori elettrici



Scopo
Gli statori e gli assi elettronici per auto sportive elettriche devono essere controllati per la funzionalità e la sicurezza prima dell'installazione.
Per poter testare piccoli statori fino a completare gli assi elettrici, è necessario che la stazione di prova sia più grande possibile.
E’ previsto un collaudo completo di pre-serie.

Soluzione

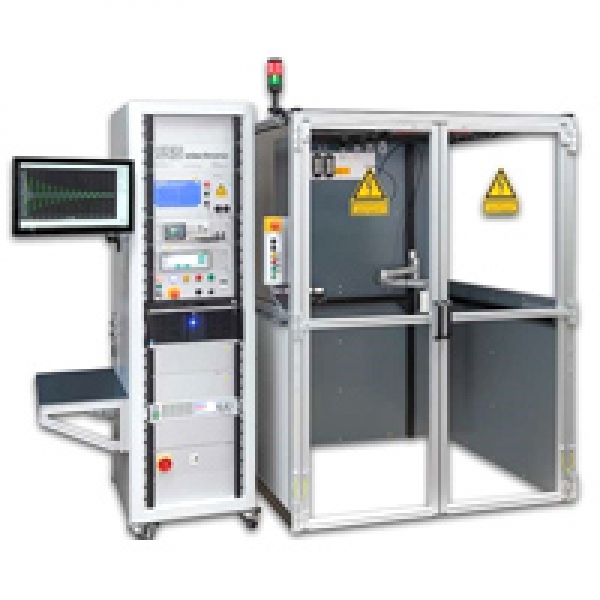

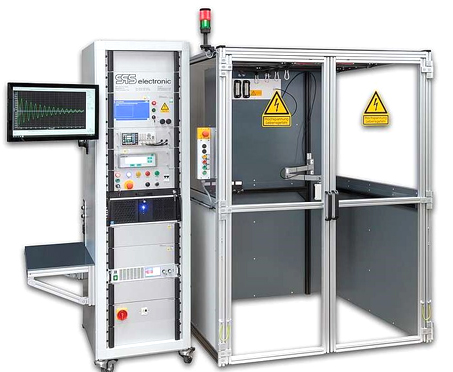

È stato sviluppato un sistema di test con una porta di sicurezza a doppia anta. L'interno completamente isolato offre uno spazio sufficiente per tutti i tipi di DUT.
La tecnologia dei test di sicurezza è alloggiata in un armadio di prova mobile ESD da 19 ". Il contatto viene effettuato tramite adattatori per interfacciare l’avvolgimento ed il sensori di temperatura.
Scansionando un codice DMC abbinato al DUT, il programma di test corretto viene automaticamente selezionato dal database.
Chiudendo la porta e premendo il pulsante di avvio, il programma di test viene avviato in modo completamente automatico.

Caratteristiche:

  • Misura della temperatura ambiente (se necessario la temperatura dell'avvolgimento)
  • Misura della resistenza degli avvolgimenti inclusa analisi di simmetria e compensazione alla temperatura di 20 °C
  • Misura della resistenza dei sensori di temperatura inclusa compensazione alla temperatura di 20 °C
  • Misura dell'induttanza degli avvolgimenti inclusa analisi di simmetria
  • Test di resistenza di isolamento delle 3 fasi rispetto all'alloggiamento
  • Test di alta tensione AC / DC tra le 3 fasi e la carcassa Rampa liberamente regolabile
  • Test di sovratensione con misurazione della scarica parziale e allineamento del rotore
  • Misura potenziale di equalizzazione in 5 punti liberamente selezionabili
