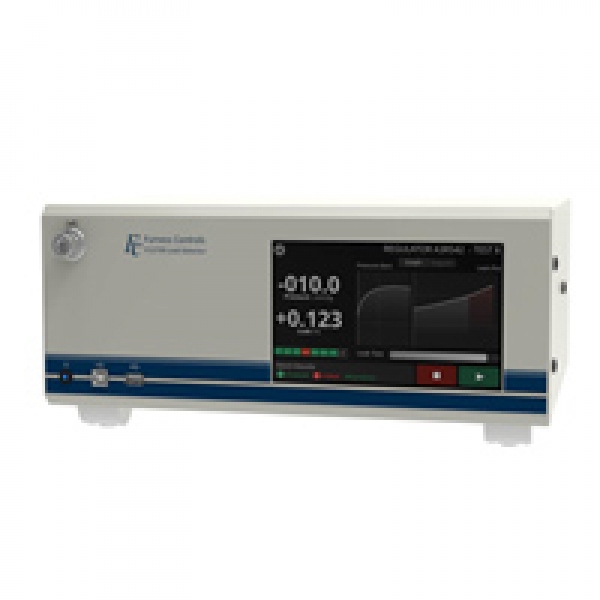

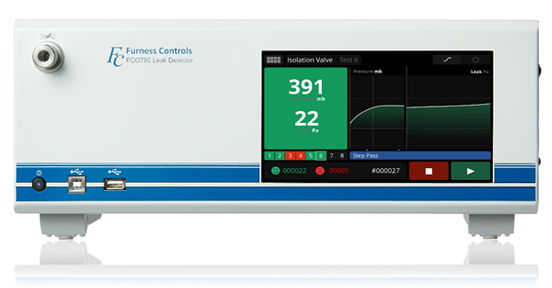

FCO790

Tester multifunzione per caduta di pressione con metodo differenziale

Display Touch Grafico a Colori ad alta risoluzione da 7”
Adatto sia per applicazioni manuali che per impianti automatici
Esegue misure di micro perdita, grossa perdita, ostruzione, dump e RAMPA
Possibilità di regolazione automatica della pressione di prova

Pressione di prova da vuoto a 30bar
Risoluzione della perdita fino a 0,1Pa

Lettura della perdita in unità di pressione e portata
Calcolo del volume
300 sequenze di collaudo configurabili

Interfaccia avanzata per PLC e PC, disponibilità Profibus e Profinet
Supporto diretto di lettori di codici a barre
Funzione stampante

Autodiagnosi e richiesta automatica di manutenzione preventiva



L’FCO790 fa parte dell’ultima serie di rivelatori di perdite di grande successo di produzione Furness Controls.

Basandosi sul successo dell'FCO750 e del pionieristico FCO290, questo rilevatore di perdite ad alte prestazioni è costruito con l'accuratezza e l'affidabilità che ci si aspetta dai leader mondiali del settore.



Uno dei principali punti di forza di questi dispositivi è la flessibilità e l’interfaccia di facile utilizzo.

Queste caratteristiche riducono con successo la complessità di installazione e migliorano la funzionalità per l'utente.



Ogni dispositivo integra i sensori di pressione differenziale di produzione Furness Controls, conformi allo standard globale per il rilevamento della pressione differenziale con campi ultra bassi.

Sono disponibili con diversi campi di misura da 200Pa a 20kPa e pressioni di prova, da vuoto fino a 30bar.

Come base standard vengono forniti completi di un regolatore di pressione manuale integrato oppure, opzionalmente, può ospitare un secondo regolatore di pressione (versione fino a 8bar) oppure una valvola proporzionale automatica.



Questi tester sono corredati di un robusto contenitore da banco in acciaio verniciato. I piedini anteriori regolabili possono essere angolati per facilitare la visualizzazione dello schermo. E’ disponibile anche un kit meccanico per l’installazione a rack da 19”.



Indipendente o integrato

L’FCO790 è dotato di una piattaforma perfetta per ridurre i costi e semplificare le stazioni di collaudo.

Attraverso l'uso di un’interfaccia di segnali digitali I/O ed uscite pneumatiche configurabili, gli strumenti stessi possono controllare l'intera stazione di prova. Possono così gestire in autonoma dispositivi esterni elettrici o penumatici come relè, elettrovalvole, cilindri pneumatici, ecc..



Ma, date le dimensioni ridotte ed i costi contenuti e l’ampia disponibilità di interfacce di comunicazione come RS232, RS485, USB o Ethernet e la compatibilità con protocolli industriali come PROFIBUS, PROFINET e EtherNet / IP, ne consentono comunque una facile integrazione su linee automatiche gestite da PLC.



Display Touch di facile utilizzo

L'interfaccia di controllo del dispositivo è affidato ad un display touch grafico a colori. È dotato di un semplice menu di navigazione multi lingua per la programmazione dello strumento ed offre molte modalità di visualizzazione, tra cui lo stato operativo e risultati grafici della prova in tempo reale.



L’interfaccia grafica può anche essere personalizzata, consentendo all'operatore di caricare immagini a display durante le varie fasi di ciascuna prova o visualizzare istruzioni per assisterlo durante il collaudo. I parametri possono essere modificati anche con una prova in corso.



Raccolta dati

Il datalogger integrato memorizza localmente i risultati dei test per una facile tracciabilità ed esportazione. I risultati possono essere comodamente analizzati sul dispositivo o esportati tramite chiavetta USB per l'analisi da computer.

 Caratteristiche:

  • Display touch grafico a colori 7”
  • Rilevazione della perdita per caduta di pressione con metodo differenziale
  • Esegue misure di micro perdita, grossa perdita, ostruzione, dump e RAMPA
  • Ampia disponibilità di unità di misura (Pa, mbar, mmWC, mb/s, mb.L/s, cc/min, cc/h e molte altre)
  • Calcolo automatico del volume di prova



  • Campi di misura : +/-200Pa ; +/-2kPa e +/- 20kPa
  • Risoluzione fino a 0,1Pa o 0,01cc/min
  • Pressioni di prova disponibili da vuoto fino a +1bar, +4bar, +8bar, +14bae e +30bar



  • Possibilità del doppio regolatore di pressione manuale (opzionale)
  • E’ disponibile con valvola proporzionale per la regolazione automatica della pressione di prova (opzionale)
  • Possibilità di caricare immagini o testi per l’operatore
  • 300 programmi di prova configurabili per prove di micro perdita, grossa perdita, ostruzione, dump e RAMPA
  • 300 sequenze di collaudo configurabili fino a un massimo di 16 passi



  • Interfaccia avanzata configurabile segnali di start, reset, pronto buono, scarto, anomalia
  • Ingresso BCD per la selezione automatica del programma di prova
  • 2 uscite pneumatiche configurabili, espandibile a 5
  • Comunicazione via porta seriale RS232e USB-B di serie, opzionalmente con USB-A, RS485 e porta LAN
  • Disponibile con protocollo Furness, Profibus o Profinet
  • Datalogger integrato



  • Robusto contenitore in acciaio verniciato
  • Dimensioni: 366 x 147 x 296 mm
  • Kit per l’installazione a rack 19”
  • Peso: 9 kg
