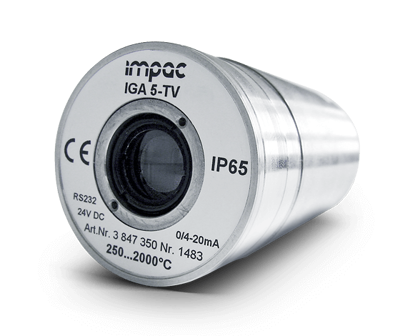

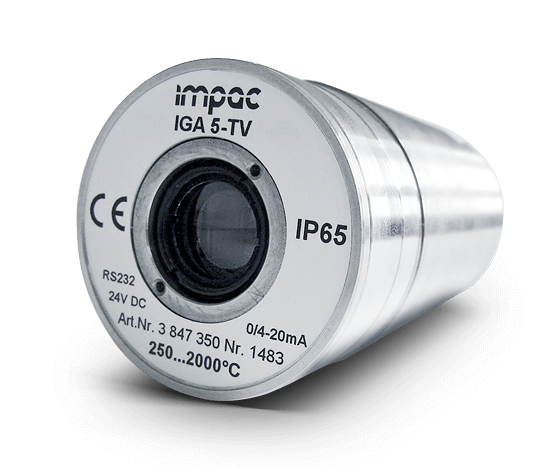

I pirometri IS 5, IGA 5, ISQ 5 e IS 5/F sono disponibili anche con un modulo videocamera TV integrato. L'immagine video facilita la regolazione delle ottiche e permette la visualizzazione costante dell'area misurata.
Il modulo videocamera è un'opzione aggiuntiva per i pirometri della serie 5. Dimensioni e dettagli elettrici corrispondono a quelli del pirometro standard con luce pilota laser. Gli accessori elettrici e meccanici sono consultabili sul datasheet dei pirometri standard.
• Segnale Video: segnale BAS circa 1Vss a 75 Ohm, CCIR, 50Hz
• Risoluzione: 628x583 Pixel, bianco e nero
• Controllo illuminazione: automatico, controllato addizionalmente in 3 fasi dalla temperatura misurata
• Campo visivo: circa 10% x 14% della distanza di misura impostata
• Collegamento video-segnale: presa SCART o RCA, non isolate elettricamente dall'alimentazione del pirometro
• Data/Ora: orologio in tempo reale con riserva di carica di minimo 3 giorni
• Inserti schermo: circular target marker numero strumento o testo a scelta (max 12 caratteri), ora e/o data (selezionabile)
• IS / IGA 5-TV: temperatura misurata, emissività
• ISQ 5-TV: temperatura misurata, Emissivity Slope e1/e2, Temperatura canale singolo con emissività
• IS 5/F-TV: temperatura fiamma, spessore ottico, Soot Factor ed emissività
