Prove di tenuta e portata, misure di pressione differenziale

Principi del collaudo tenuta: caduta di pressione assoluta vs differenziale

Il collaudo di tenuta industriale si basa prevalentemente sulla misura del decadimento di pressione. La scelta tra un sistema a misura assoluta e uno differenziale è determinante per la sensibilità del test. Nei sistemi a decadimento assoluto, un singolo sensore misura la pressione nel pezzo; questa tecnica è economica ma limitata nella risoluzione. Al contrario, il metodo differenziale utilizza un trasduttore di pressione differenziale estremamente sensibile che confronta il pezzo in prova con un volume di riferimento stagno.

Questa configurazione permette di rilevare variazioni di pressione nell’ordine dei Pascal (Pa) anche su pressioni di prova elevate, garantendo tempi di ciclo ridotti e una capacità di discriminazione delle perdite molto superiore. Per applicazioni che richiedono l’integrazione di questi dati in sistemi di supervisione, si consiglia di valutare le soluzioni presenti nella sezione Acquisizione Dati.

Strumenti prova tenuta aria compressa

Per i circuiti pneumatici industriali, la prova di tenuta ad aria è lo standard. Gli strumenti moderni gestiscono automaticamente le fasi di riempimento, stabilizzazione e misura, fornendo un esito Pass/Fail immediato. L’utilizzo dell’aria come fluido di prova è economico, pulito e non richiede bonifiche post-test, rendendolo ideale per la produzione di massa di valvole, cilindri e raccordi.

Collaudo in aria vs elio/idrogeno: costi e sensibilità

Mentre la prova in aria (caduta di pressione o misura di portata) copre la maggior parte delle esigenze industriali (fino a $10^{-3} \text{ mbar l/s}$), per requisiti di ermeticità estrema si ricorre ai gas traccianti come elio o miscele idrogeno-azoto. Questi metodi, basati sulla spettrometria di massa o sensori selettivi, permettono di scendere a soglie di $10^{-6} \text{ mbar l/s}$ o inferiori.

Tuttavia, i costi di gestione (gas, recupero, manutenzione sniffer) sono significativamente più alti. Delta Strumenti guida il cliente nella scelta della tecnologia corretta, evitando sovra-specifiche costose quando un sistema ad aria ben ottimizzato può garantire la conformità richiesta dal progetto.

Collaudo ermeticità componenti plastici

I componenti plastici (es. serbatoi automotive, flaconi medicali) presentano sfide specifiche dovute all’elasticità del materiale. Sotto pressione, il pezzo si deforma (creep), alterando il volume interno e mascherando la perdita reale. Gli algoritmi avanzati dei nostri strumenti compensano questo effetto, distinguendo il calo di pressione dovuto all’assestamento meccanico da quello causato da una reale fuga.

Tenuta stagna (IP67) e normative di riferimento

La certificazione del grado di protezione IP (es. IP67 o IP68) per l’elettronica automotive o consumer richiede test rigorosi. Tradizionalmente eseguiti per immersione (bubble test), oggi vengono condotti in aria per oggettivare il risultato ed evitare danni ai pezzi scartati. Le normative di settore definiscono i tassi di perdita ammissibili (es. cc/min) che correlano con la tenuta all’acqua. È fondamentale convertire correttamente questi limiti fisici in parametri di collaudo pneumatici affidabili.

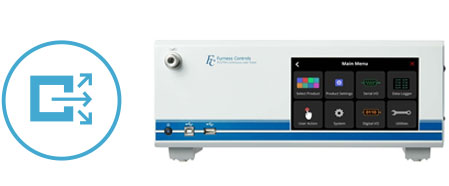

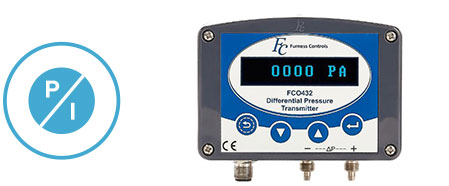

Rilevatore fughe microperdite differenziale

Il cuore tecnologico di un sistema di collaudo performante è il sensore differenziale. I trasduttori Furness Controls, grazie alla loro architettura capacitiva, offrono una stabilità di zero eccezionale e una risoluzione che permette di accorciare i tempi di test senza sacrificare l’affidabilità, fattore critico nelle linee ad alta cadenza.

Gestione degli scarti e ottimizzazione del ciclo macchina

In una linea automatica, il leak tester non è solo uno strumento di misura, ma un controllore di processo. Deve interfacciarsi con il PLC per gestire la marcatura dei pezzi buoni, l’espulsione degli scarti e, in alcuni casi, la ripetizione del test. Funzioni come il “Fast Fill” o la pre-carica volumetrica permettono di ridurre i tempi morti.

L’integrazione con sistemi di visione o marcatura laser, spesso trattati nella categoria Processo Industriale & Controllo Qualità, garantisce la tracciabilità completa di ogni singolo componente collaudato, associando il valore di perdita al numero di serie.

Macchine prova tenuta fine linea

Progettare una macchina di collaudo richiede attenzione ai volumi parassiti e alla rigidità delle tenute meccaniche. Tubi di collegamento troppo lunghi o flessibili degradano la sensibilità del sistema. Delta Strumenti fornisce consulenza per l’ottimizzazione del circuito pneumatico di prova, assicurando che lo strumento lavori nelle migliori condizioni possibili.

Compensazione termica nelle prove di tenuta

La legge dei gas perfetti ($PV=nRT$) ci insegna che una variazione di temperatura si traduce immediatamente in una variazione di pressione. Un pezzo ancora caldo da un processo di saldatura o lavaggio che si raffredda durante il test simulerà una perdita (falso scarto). I nostri strumenti implementano algoritmi di compensazione termica che leggono la temperatura del pezzo e correggono in tempo reale la soglia di scarto, oppure utilizzano cicli di stabilizzazione ottimizzati per minimizzare l’impatto termico.

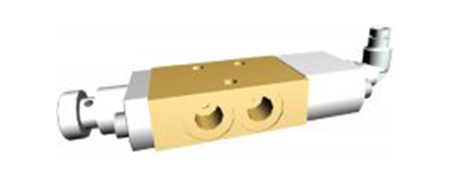

Calibrazione perdita campione

Per validare quotidianamente il banco di collaudo, è essenziale l’uso di una “perdita campione” o “leak master”. Si tratta di un orifizio calibrato o un capillare che simula una perdita nota. Inserendo questa perdita nel circuito, si verifica che lo strumento la rilevi correttamente e scarti il pezzo. Questo controllo è spesso obbligatorio nelle procedure di qualità ISO 9001 e IATF 16949.

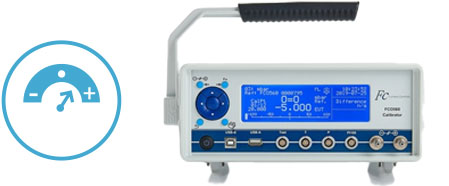

Taratura della catena di misura di perdita (Leak Master)

La riferibilità metrologica è il pilastro della qualità. Non basta tarare il manometro; bisogna certificare la misura di flusso della perdita. Il nostro laboratorio è in grado di tarare sia gli strumenti di misura che le perdite campione (Leak Master), garantendo che i valori di scarto impostati in produzione corrispondano effettivamente alle specifiche di progetto. Questo servizio post-vendita assicura che i vostri standard di qualità rimangano costanti nel tempo.

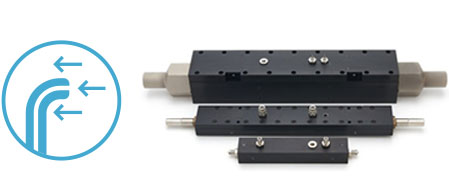

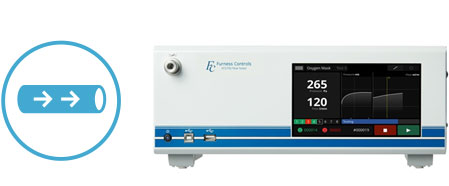

Nelle applicazioni di flussimetria, l’uso di elementi di flusso laminare come standard di trasferimento offre incertezze di misura estremamente ridotte, ideali per la taratura di altri dispositivi di flusso o per banchi di caratterizzazione componenti.
