Regolatori di potenza a Tiristore

Perché Scegliere un SCR al Posto di un Contattore?

Un contattore lavora in modalità ON/OFF: o fornisce il 100% della potenza o zero. Questo crea sbalzi termici, stress meccanici sulle resistenze e disturbi sulla rete elettrica.
Un regolatore a tiristore modula la potenza con precisione millimetrica (es. erogando esattamente il 43% richiesto dal PID), garantendo una temperatura stabile al decimo di grado e prolungando indefinitamente la vita delle resistenze grazie all’assenza di contatti mobili che sfiammano.

Regolatore trifase per forno elettrico

Nei forni di trattamento termico o fusione, l’SCR gestisce il carico trifase (stella o triangolo) bilanciando le correnti. La serie Thyro-A offre funzioni integrate di monitoraggio del carico (Load Monitoring) che avvisano se una resistenza si è interrotta parzialmente, prevenendo scarti di produzione.

Modalità di Accensione: Angolo di Fase vs Treno d’Impulsi

Non tutti i carichi sono uguali.
Il Treno d’Impulsi (TAKT) è ideale per resistenze standard a grande inerzia termica: l’SCR accende e spegne la sinusoide completa per periodi brevissimi, minimizzando le armoniche.
Il Controllo ad Angolo di Fase (VAR) “taglia” la singola semionda. È indispensabile per carichi a bassa inerzia termica (lampade IR) o per limitare la corrente di spunto su trasformatori e resistenze a freddo.

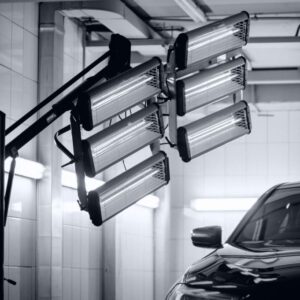

Controllo lampade infrarossi e UV

Le lampade IR usate per l’essiccazione vernici hanno una resistenza a freddo bassissima (1/10 di quella a caldo). Se accese direttamente, farebbero saltare i fusibili. L’SCR limita la corrente di spunto (“Soft Start”) e regola la tensione gradualmente, proteggendo l’impianto e le lampade.

Gestione Carichi Complessi: Trasformatori e MoSi2

Elementi riscaldanti in Carburo di Silicio (SiC) o Disiliciuro di Molibdeno (MoSi2) cambiano drasticamente la loro resistenza con la temperatura (fino a 10 volte).
I regolatori digitali Thyro-P e Thyro-A compensano automaticamente queste variazioni lavorando in modalità “Controllo di Potenza (P)” o “Controllo di Corrente (I)”, evitando sovraccarichi e garantendo un riscaldamento uniforme dal freddo al regime.

Soft start trasformatore e smagnetizzazione

Pilotare il primario di un trasformatore è critico a causa dei picchi di magnetizzazione. La tecnologia brevettata da Advanced Energy sincronizza l’accensione con la fase residua del nucleo, eliminando completamente le correnti di inrush che manderebbero in protezione l’impianto.

Risparmio Energetico e Peak Load Reduction

In un impianto con molti forni, se tutti gli SCR si accendono contemporaneamente, si crea un picco di assorbimento che fa scattare penali in bolletta o sganci intempestivi.
La funzione Mains Load Optimization (Sync-Mode) sincronizza via software più regolatori, sfasando le loro accensioni per “spalmare” il carico nel tempo e mantenere l’assorbimento di rete il più piatto possibile.

Modulo SCR Profinet e Ethernet/IP

L’integrazione nel PLC è totale. Attraverso i moduli Anybus, i nostri regolatori comunicano via Profinet, Ethernet/IP, Modbus TCP o EtherCAT. Il PLC non solo invia il setpoint, ma legge in tempo reale tensione, corrente, potenza e stati di allarme, abilitando la manutenzione predittiva.

Parere tecnico Delta Strumenti

“Un errore frequente è usare un relè statico economico (SSR) per pilotare un trasformatore o lampade IR. Il risultato sono fusibili che saltano a ogni accensione. Per carichi induttivi o a resistenza variabile, serve un vero regolatore di potenza con gestione dell’angolo di fase e limitazione di corrente. Costa di più, ma è l’unico che funziona.”
