Prove di sicurezza elettrica

Marcatura CE e Direttiva Bassa Tensione (LVD)

Per immettere un prodotto sul mercato europeo, il costruttore deve garantire che non presenti rischi per l’utilizzatore. Le prove di sicurezza elettrica sono il mezzo tecnico per validare questa conformità.
Non si tratta solo di “passare il test”, ma di documentarlo. I nostri tester multifunzione eseguono sequenze automatiche di prove, archiviando i risultati in un database sicuro, pronti per essere allegati al fascicolo tecnico o stampati come report di collaudo fine linea.

Collaudo quadri elettrici EN 61439

La norma per i quadri di bassa tensione impone verifiche rigorose prima della consegna. I nostri strumenti portatili o da banco permettono di eseguire la prova di tensione applicata (rigidità) e la verifica della continuità del circuito di protezione con correnti fino a 25A o superiori, come richiesto dagli standard.

Continuità del Conduttore di Protezione (Ground Bond)

È il primo test da eseguire: se la terra non è collegata bene, tutte le altre protezioni sono inutili.
Il test di Ground Bond inietta una corrente elevata (tipicamente 10A o 25A AC) attraverso il conduttore di terra per verificarne la robustezza meccanica e la bassa resistenza (solitamente < 100 mΩ). A differenza di un semplice multimetro, questo test stressa il collegamento per individuare crimpature difettose o contatti lenti.

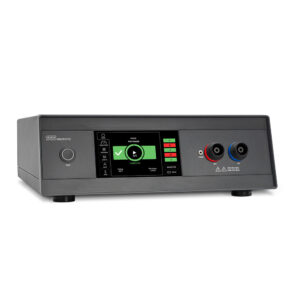

Rigidità Dielettrica (Hipot Test)

Spesso chiamato “prova di scarica” o “Hipot”, questo test applica un’alta tensione (es. 1000V, 1500V o più) tra le parti attive e la massa per stressare l’isolante.
Lo scopo è rilevare perforazioni, archi o correnti di fuga eccessive che indicano un isolamento insufficiente o danneggiato durante il montaggio. Disponiamo di generatori fino a 6 kV AC / 6 kV DC e oltre per test su cavi e componenti speciali.

Test rigidità dielettrica 5kV AC

Per trasformatori, motori o cavi, la prova in AC è spesso preferita perché stressa il dielettrico con polarità alternata, simulando meglio le condizioni di rete. I nostri strumenti rilevano sia la corrente resistiva che quella capacitiva, permettendo di distinguere tra un vero difetto di isolamento e la normale corrente di carica.

Resistenza di Isolamento (Insulation Resistance)

A differenza della rigidità (che è un test distruttivo/passa-non-passa), la misura della resistenza di isolamento (in MΩ o GΩ) è un indicatore di qualità. Viene eseguita a tensione continua (es. 500 VDC o 1000 VDC) ed è fondamentale per valutare il degrado dei materiali isolanti nel tempo o la presenza di umidità.

Sicurezza delle Postazioni di Collaudo (EN 50191)

Lavorare con alte tensioni comporta rischi letali per l’operatore. La norma EN 50191 definisce come deve essere costruita una zona di prova sicura.
Forniamo tutto il necessario per la messa a norma: box di sicurezza con microinterruttori di interblocco, barriere fotoelettriche, pedane isolanti, lampade di segnalazione a semaforo e pistole di prova con doppio pulsante di sicurezza. Senza questi dispositivi, un test di rigidità non può essere eseguito legalmente in produzione.

Software gestione prove e automazione

L’industria 4.0 entra in laboratorio. Il software DAT 3810 permette di gestire da PC l’intero parco strumenti SPS, creare sequenze di test personalizzate, gestire utenti e permessi, e salvare i risultati su server centralizzato (SQL), garantendo la tracciabilità totale di ogni singolo pezzo prodotto.

Parere tecnico Delta Strumenti

“Molti costruttori confondono la prova di isolamento con la rigidità dielettrica. Sono test complementari, non alternativi. L’isolamento misura la ‘bontà’ del dielettrico (in Megaohm), la rigidità verifica che non ‘buchi’ sotto stress (in mA di fuga). Per la marcatura CE, di solito servono entrambi, più la continuità di terra. Saltarne uno significa immettere sul mercato un prodotto non conforme.”
