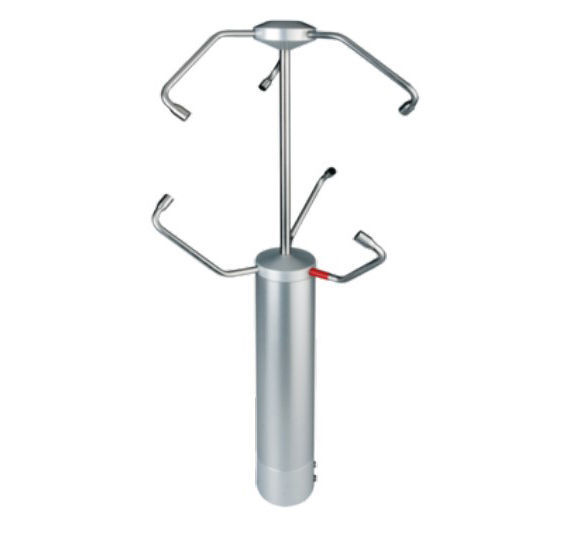

L’Ultrasonic Anemometer 3D è un anemometro a ultrasuoni per la misura del vento su tre assi. Sono disponibili oltre 70 valori di misura, ad esempio: velocità del vento in direzione X/Y/Z, velocità totale del vento, velocità e direzione (azimut), velocità e direzione (elevazione), temperatura acustica-virtuale, deviazioni standard e funzioni statistiche come varianza, co-varianza e intensità di turbolenza, oltre ai valori di raffica secondo WMO.
Lo strumento è particolarmente indicato per impieghi nei campi di meteorologia, climatologia, ingegneria del traffico, aviazione e navigazione, misure di flusso indoor e applicazioni in ambiente alpino.
Il principio di misura a ultrasuoni consente, rispetto agli anemometri classici, una misura senza inerzia di grandezze variabili con massima precisione e accuratezza, risultando particolarmente adatto alla misura di raffiche e picchi.
| Prodotto | Ultrasonic Anemometer 3D |
|---|---|
| Brand | Thies Clima (Adolf Thies GmbH & Co. KG) |
| Part number | 4.383x.2x.xxx |
| Wind speed – Measuring range | 0 … 85 m/s |
|---|---|
| Wind speed – Resolution | 0.1 m/s (standard) 0.01 m/s (user defined) |
| Wind speed – Accuracy | ±(0.1 m/s +1 % ) rms ( 0 … 35 m/s ) ±2 % rms ( 35 … 65 m/s ) ±3 % rms ( 65 … 85 m/s ) |
| Wind direction – Measuring range | 0 … 360 ° / 540 ° / 720 ° |
| Wind direction – Resolution | 1 ° (standard) 1 ° (user defined) |
| Wind direction – Accuracy | ±1 ° ( 1 … 35 m/s ) ±2 ° ( 35 … 65 m/s ) ±4 ° ( 65 … 85 m/s ) |
| Virtual temp. – Measuring range | -50 … +80 °C |
| Virtual temp. – Resolution | 0.1 K |
| Virtual temp. – Accuracy | ±0.5 K |
| Data output digital – Interface | RS485 / RS422 |
| Data output digital – Baudrate | 1200 Baud … 921600 Baud |
| Data output digital – Data values | instant. values, average values, standard deviation |
| Data output digital – Output range | 1 per 10 msec up to 1 per 60 sec |
| Data output digital – Status signals | heating, Meas section error, Temperature of meas section |
| Data output analog – Measured values | WS – Vectors VxVyVz WS – Azimut, WD – Azimut, WS Elevation |
| Data output analog – Wind speed | 0 … 20 mA; 4 … 20 mA; 0 … 10 V; 2 … 10 V; |
| Data output analog – Stromausgang | max. 400 |
| Data output analog – Wind direction | 0 … 20 mA; 4 … 20 mA; 0 … 10 V; 2 … 10 V; |
| Data output analog – Voltage output | min. 4000 |
| Data output analog – Resolution | 16 bit |
| Data input analog (alternative) – Chanels | 3 x 0 … 10 V |
| Data input analog (alternative) – Resolution | 16 bit |
| Operating voltage – Electronic | 8 … 78 V DC or 12 … 55 V AC / 2.5 W |
| Operating voltage – Heating | 24 V AC/DC, typ 150 W |
| General – Bus operation | up to 98 sensors |
| General – Electr. connection | 8 pol. connector |
| General – Mounting | on mast tube 1,5“ |
| General – Housing | stainless steel (V4A) AiSi316Ti |
| General – Protection | IP 67 |
| General – Dimension | 600 mm x 300 mm |
| General – Weight | 3.4 kg |
| Note | As per 4.383x.2x.xxx, but: |
|---|---|
| Product number | 4.3830.20.300 |
| Data output digital – Baudrate | 9600 Baud |
| Data output digital – Duplex mode | Full duplex |
| Data output digital – Data telegram | no independent telegram output |
| Product number | 4.3830.20.340 |
| Data output digital – Baudrate | 9600 Baud |
| Data output digital – Duplex mode | Full duplex |
| Data output digital – Data telegram | VDT-Telegram (Telegram2) |
| Data output digital – Output range | 10 per 1 sec |
| Product number | 4.3830.21.310 |
| Data output digital – Baudrate | 9600 Baud |
| Data output digital – Duplex mode | Half duplex |
| Data output digital – Data telegram | no independent data output |
| Data output analog – Type | 3 x 4 … 20 mA |
| Product number | 4.3830.22.300 |
| Data output digital – Baudrate | 9600 Baud |
| Data output digital – Duplex mode | Half duplex |
| Data output digital – Data telegram | no independent data output |
| Data output analog – Type | 3 x 0 … 10 V; Vx, Vy, Vz |
| Connecting cable | 50775x – Cavo idoneo per 4.3820/30/75/80/81; lunghezza: vedi versioni. |
|---|---|
| Connecting cable – Cable length | see versions |
| Connecting cable – Cable | PUR 4 x 0,75 +2x2x0,14 mm² |
| Northring for Ultrasonic anemometer | 508696 – Adattatore per l’allineamento a nord di un anemometro a ultrasuoni. |
| Northring – Length | 90 mm |
| Northring – Material | Alluminum anodized ( AlMgSi1 ) |
| Northring – Weight | 0.4 kg |
| Northring – Mounting | for mast Ø 50 mm for sensor Ø 50 mm |
| Meteo-Online | 9.1700.98.x01 – Software per rilevare, archiviare e visualizzare dati di strumenti meteorologici; visualizzazione grafica (diagrammi) e/o testo, con elementi posizionabili liberamente e salvabili. |
| Meteo-Online – Data display (Monitor – display) | Values Diagrams Tables Windrose Time Date |
| Meteo-Online – Compatibility (Connectable instruments) | US-Anemometer Datalogger Clima Sensor Weather station WSC11 Wind display etc. |
| Meteo-Online – System requirements | PC mit Prozessor > 1 GHz RAM > 1 GB |
| Meteo-Online – Operating system | Windows 2003 SP2 Windows Server 2008 Windows 7 Windows Server 2008 R2 Windows 7 SP1 Windows Server 2008 R2 SP1 Windows 8 Windows 10 |
