Descrizione prodotto

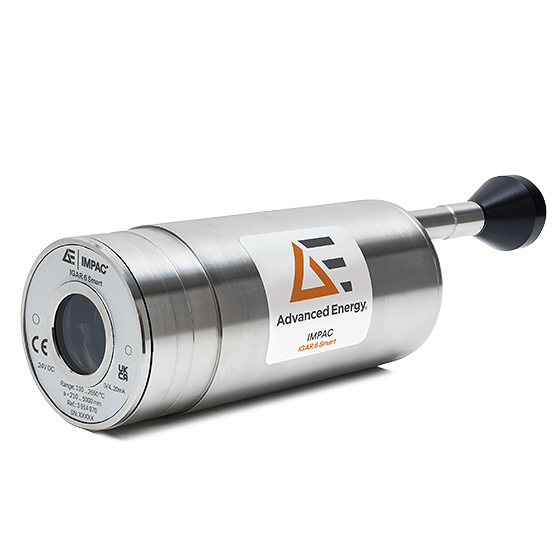

Il pirometro Impac® IGAR 6 Smart può operare in modalità a un colore (da 100 a 2550 °C), in modalità a due colori (da 250 a 2550 °C) oppure in una speciale modalità Smart.

In modalità a due colori (metodo del rapporto), due lunghezze d’onda adiacenti vengono utilizzate per la determinazione della temperatura. La misura della temperatura risulta in gran parte indipendente dall’emissività dell’oggetto e, in ampi intervalli, non è influenzata da polvere e altri contaminanti presenti nel campo visivo. L’oggetto misurato può essere più piccolo della dimensione dello spot. È inoltre possibile misurare attraverso finestre di visione sporche fino a un certo livello di contaminazione.

In modalità Smart, le misure alle temperature più basse vengono eseguite in modalità a un colore, mentre alle temperature più alte vengono eseguite in modalità a due colori (metodo del rapporto).

Tramite InfraWin, l’utente può impostare la temperatura alla quale lo strumento passa automaticamente dalla modalità a un colore alla modalità a due colori. La temperatura minima di transizione è 250 °C e l’ampiezza minima dell’intervallo di transizione è 30 °C.

Vantaggi e caratteristiche

Core digitale completo per sottocampo e uscita analogica adattata
Ottiche di alta qualità con possibilità di messa a fuoco manuale
Sensore robusto in acciaio inox per ambienti gravosi (IP65/NEMA4)
Display LED a quattro cifre
Avviso finestra sporca
Misura processi rapidi grazie al tempo di risposta di 2 ms
Connessione a PC tramite collegamento RS485-USB
Regolazione parametri e analisi dati con software InfraWin
Determinazione automatica dell’emissività in modalità a due colori o Smart

Dati tecnici

Parametro	Valore
Intervallo di temperatura operativo (°C)	100 to 2550 °C
Intervallo spettrale (µm)	1.5 and 2.5 (2 ranges in between)
Incertezza di misura (°C)	From 0.4% oR + 2 °C
Ottiche (mm)	Focusable optics
FOV (spot minimo) (mmm)	Min 100:1 (2.1)
Allineamento / Puntamento	Built-in laser aiming light, through-lens sighting, or color TV camera
Interfaccia / Uscita (mA)	0/4 to 20 mA
Tempo di esposizione t90 (ms)	2 ms
Temperatura ambiente (°C)	0 to 65
Risoluzione (°C)	0.1
Display	LED, 4 digit matrix, 5 mm high for 2-color or 1-color temperature signal or measuring distance
Classe di protezione	IP 65 IEC 60529 (value in mated condition)
Alimentazione (mV)	24000
Emissività	0.050 to 1.000 in 0.1% steps
Pendenza emissività	0.600 to 2.000 in 0.1% steps (2-color mode)
Peso (kg)	0.6
Custodia	Stainless steel
Trasmittanza	0.050 to 1.000 in 0.1% steps (1-color mode)
Connessione	12-pin connector
Posizione di montaggio	Any
Marcatura CE	According to EU directives about electromagnetical immunity
Avviso finestra sporca	Relay contact, max. continuous current 0.4 A, setting of the warning level: 0 (off) to 99%
Assorbimento (W)	3
Isolamento	Power supply, analog output and digital interface are electrically isolated from each other
Ripetibilità della lunghezza d’onda (pm)	0.2 % oR + 1 °C
