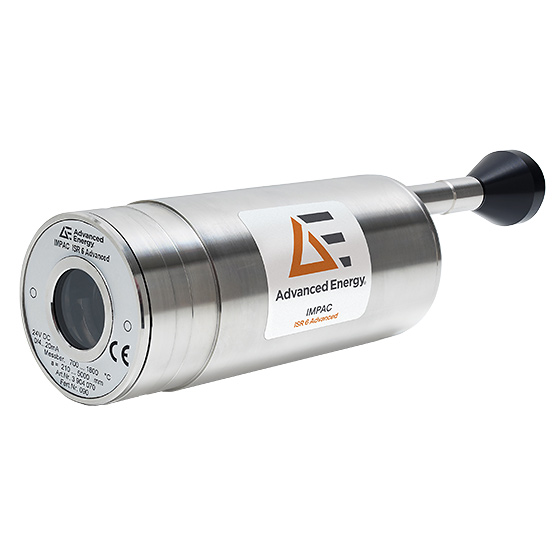

Pirometro ottico ISR 6

Name: Pirometro ottico ISR 6
Brand: ADVANCED ENERGY
SKU: isr-6
Rating: 4.9 (6 reviews)

Guarda tutti i prodotti della serie Pirometri ottici

Distributore Ufficiale/Partner:

Supporto alla scelta

Hai bisogno di una quotazione o di assistenza tecnica?

Questa strumentazione può essere configurata in base a numerosi parametri applicativi. Contattaci per un'offerta personalizzata in base alle tue esigenze

Sostituzione Rapida (Impianto Fermo o Ricambio) Hai già il codice o la targhetta dello strumento esistente?

Richiedi sostituzione rapida

Nuova Applicazione o Upgrade Impianto Stai progettando o vuoi ottimizzare un processo esistente?

Configura con un tecnico

Prodotto configurabileHai bisogno di supporto?

Sostituzione Tecnico

Descrizione prodotto

Il pirometro Impac ISR 6 misura con metodo a due colori (metodo del rapporto). Due lunghezze d’onda adiacenti vengono utilizzate per la determinazione della temperatura. La misura della temperatura risulta in gran parte indipendente dall’emissività dell’oggetto e, in ampi intervalli, non è influenzata da polvere e altri contaminanti presenti nel campo visivo.

La versione ISR 6 Advanced può essere collegata a un PC tramite connessione RS485-USB. Questo consente di regolare i parametri con il software InfraWin, utilizzabile per l’indicazione della temperatura, il data logging e l’analisi completa dei processi termici.

Vantaggi e caratteristiche

Core digitale completo per sottocampo e uscita analogica adattata
Tempo di risposta molto rapido: 2 ms per processi altamente dinamici
Ottiche di alta qualità con possibilità di messa a fuoco manuale
Sensore robusto in acciaio inox per ambienti gravosi (IP65/NEMA4)
Disponibile con ottica linea integrata (forma linea-spot)
Commutazione alla modalità a un colore e utilizzo come pirometro convenzionale in un intervallo spettrale vicino a 0,9 μm
Misura di processi rapidi e di oggetti più piccoli della dimensione dello spot
Connessione a PC tramite RS485-USB
Regolazione parametri tramite software InfraWin

Dati tecnici

Parametro	Valore
Intervallo di temperatura operativo (°C)	600 e 3000 °C (4 intervalli intermedi)
Intervallo spettrale (µm)	0,9 e 1,05 (2 intervalli intermedi)
Incertezza di misura (°C)	Da 0,3% oR + 2 °C
Ottiche (mm)	Ottiche focalizzabili
FOV (spot minimo) (mmm)	Min 350:1 (0,6)
Allineamento / Puntamento	Luce di puntamento laser integrata, mirino through-lens oppure telecamera TV a colori
Interfaccia / Uscita (mA)	0/4 a 20 mA
Tempo di esposizione t90 (ms)	2 ms
Temperatura ambiente (°C)	0 a 65
Risoluzione (°C)	0,1
Display	LED, matrice a 4 cifre, altezza 5 mm per segnale temperatura 2 colori o 1 colore oppure distanza di misura
Grado di protezione	IP 65 IEC 60529 (valore in condizione accoppiata)
Alimentazione (mV)	24000
Emissività	0,050 a 1,000 con passi 0,1%
Pendenza emissività	0,800 a 1,200 con passi 0,1% (modalità 2 colori)
Peso (kg)	0,6
Custodia	Acciaio inox
Trasmittanza	0,050 a 1,000 con passi 0,1% (modalità 1 colore)
Connessione	Connettore a 12 poli
Posizione di montaggio	Qualsiasi
Marcatura CE	Secondo le direttive UE sull’immunità elettromagnetica
Avviso finestra sporca	Contatto relè, corrente continua max 0,4 A, impostazione livello di avviso: 0 (off) a 99%
Assorbimento (W)	3
Isolamento	Alimentazione, uscita analogica e interfaccia digitale sono elettricamente isolate tra loro
Ripetibilità della lunghezza d’onda (pm)	0,15% oR + 1 °C
