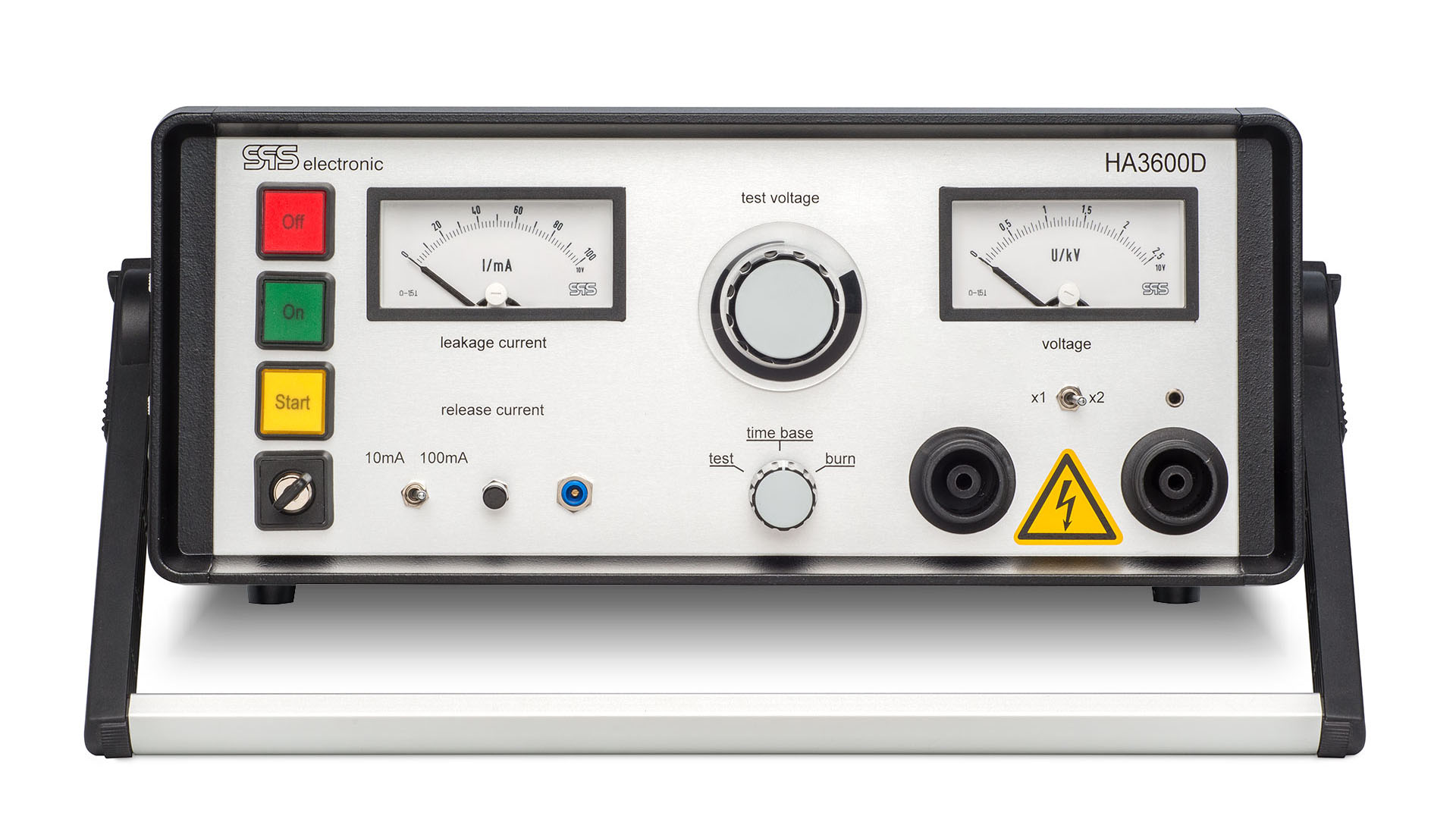

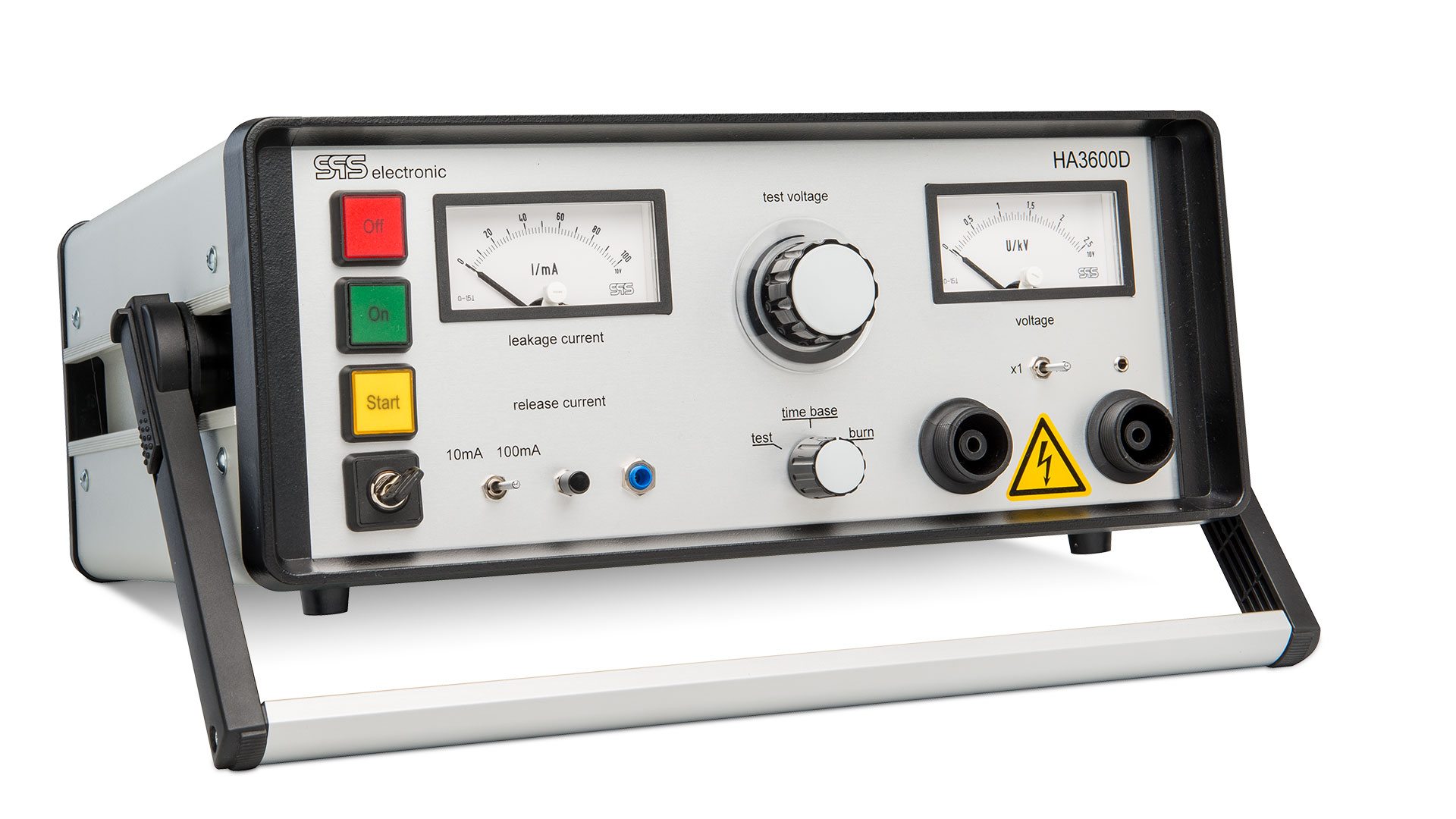

Hipot tester HA 3600D

Prodotto a marchio: SPS ELECTRONIC

3.934,50 € IVA/inc

Guarda tutti i prodotti della serie Tester di Sicurezza Elettrica

Descrizione prodotto

L’hipot tester HA 3600D consente prove di alta tensione in AC per test di sicurezza rapidi, convenienti e pratici, in conformità agli standard nazionali e internazionali più diffusi (IEC, EN, UL, VDE ecc.). L’utilizzo è intuitivo e semplice grazie ai comandi analogici.

Grazie alla funzione aggiuntiva di “burning” (bruciatura), il tester di alta tensione dispone di una caratteristica extra che consente di individuare scariche/flashover di tensione. In linea con molti standard internazionali, l’HA 3600D integra un trasformatore di alta tensione con potenza di uscita pari a 500 VA e corrente di cortocircuito pari a 200 mA.

Vantaggi e caratteristiche

  • Unità da tavolo 14″ / 3 U
  • Prova alta tensione AC: 0 – 5.000 V / 0 – 100 mA
  • Funzione burning: ricerca guasti con 150 mA
  • Trasformatore HV: 500 VA con corrente di cortocircuito 200 mA
  • Comandi analogici per un utilizzo semplice e immediato

Dati tecnici

Identificazione prodotto

Marca SPS electronic
Modello (SKU) HA 3600D
Categoria Hipot Tester
Formato Unità da tavolo 14″ / 3 U

Prova alta tensione AC

Range tensione 0 V – 2.500 V; 0 V – 5.000 V
Range corrente 0 mA – 100 mA
Corrente di cortocircuito > 200 mA

Modalità operative

Testing (t) Test con base tempi fino a 60 s
Testing Test statico
Burn Ricerca guasti con 150 mA

Dati generali

Sicurezza Secondo EN 50191
Valori soglia Corrente di intervento regolabile dal 10% al 100%
Impostazione tensione Selezionabile manualmente tramite manopola
Messaggi di errore Ottici e acustici
Misura tensione Sul lato primario
Misura corrente Sul lato secondario
Trasformatore HV Potenza di uscita 500 VA; corrente di cortocircuito 200 mA

Alimentazione

Alimentazione di rete 230 V / 50 Hz (opzionale: 115 V / 60 Hz)
Tensione di alimentazione 230 V ± 10%
Frequenza 50 – 60 Hz
Potenza (max) 400 VA max
Fusibile 6,3 A (ritardato)
Classe di sicurezza Classe I

Segnale di avvio per tempo di prova

Comando Pedale (foot switch)
Durata test Su base tempi impostata
Durata test con segnale presente Il test dura finché il segnale è presente

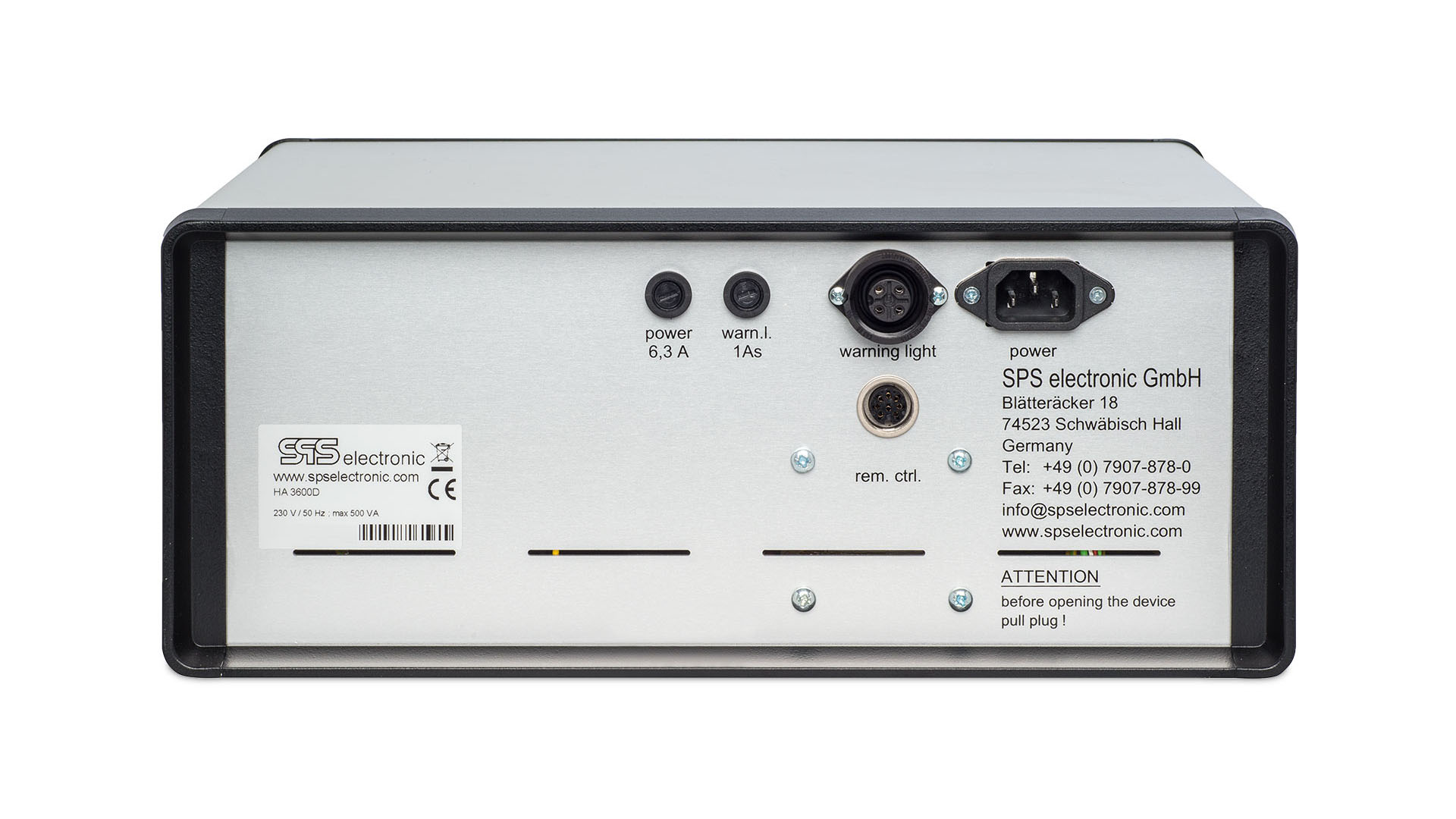

Interfacce

Warning lamp set Connessione esterna 230 V
Connettore warning light (dati tecnici) 230 V alimentazione; corrente max 0,1 A (protetta da fusibile nel tester)
Rem.ctrl. (solo HA 3600D) Ingresso Start TB (24 V, max 10 mA); ingresso Start (24 V, max 10 mA); uscite Fail/Test/Pass; +24 V; GND

Strumenti di misura

Tensione Analogico, classe 1.5
Corrente Analogico, classe 1.5

Dimensioni e peso (circa)

Altezza 155 mm (6.1 in)
Larghezza 361 mm
Profondità 328 mm (12.9 in)
Peso 18,5 kg (40.8 lbs)

Condizioni operative

Temperatura ambiente +15 °C a +40 °C
Umidità fino al 70% (non condensante)
Temperatura di stoccaggio +5 °C a +50 °C
Installazione posizione priva di vibrazioni
