5.124,00 € IVA/inc
I tester di isolamento IS 6600H e IS 6680H sono soluzioni avanzate per eseguire misure di isolamento, combinando tecnologia evoluta e un design studiato per l’uso in ambito produttivo e di laboratorio.
L’IS 6600H è un moderno dispositivo da banco; l’IS 6680H è una versione in formato rack 19″, ideale per l’integrazione in armadi e sistemi di test esistenti.

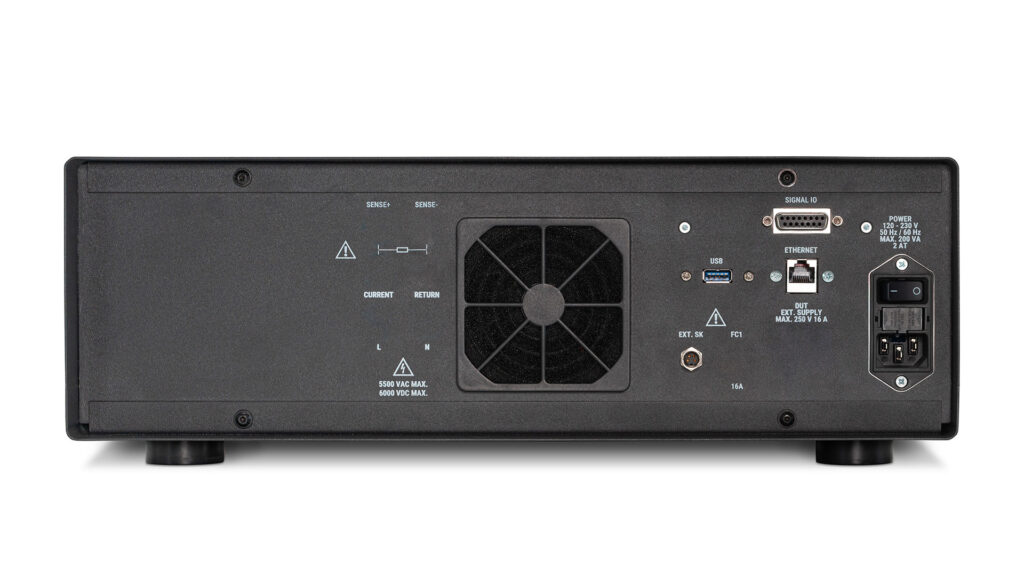

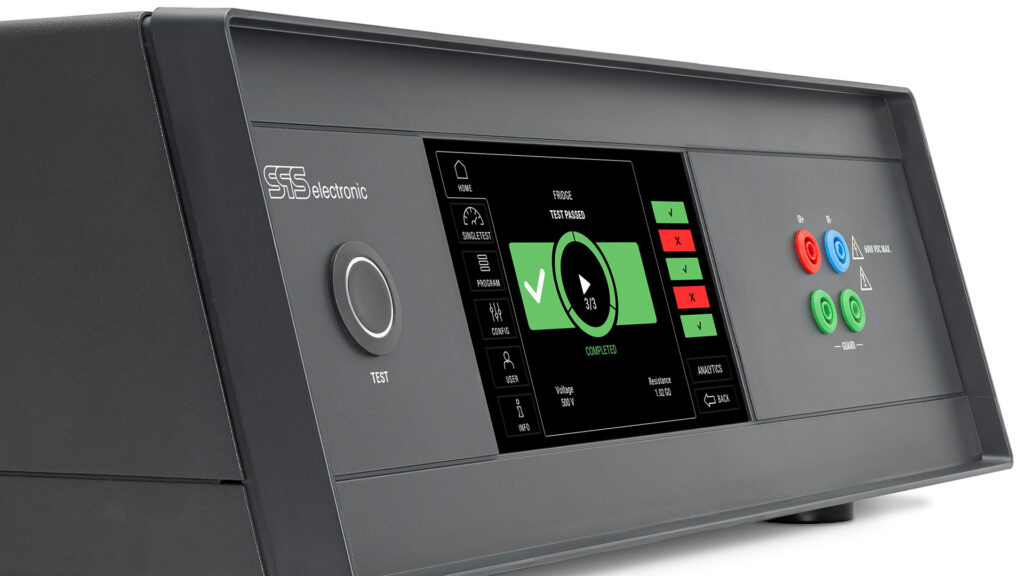

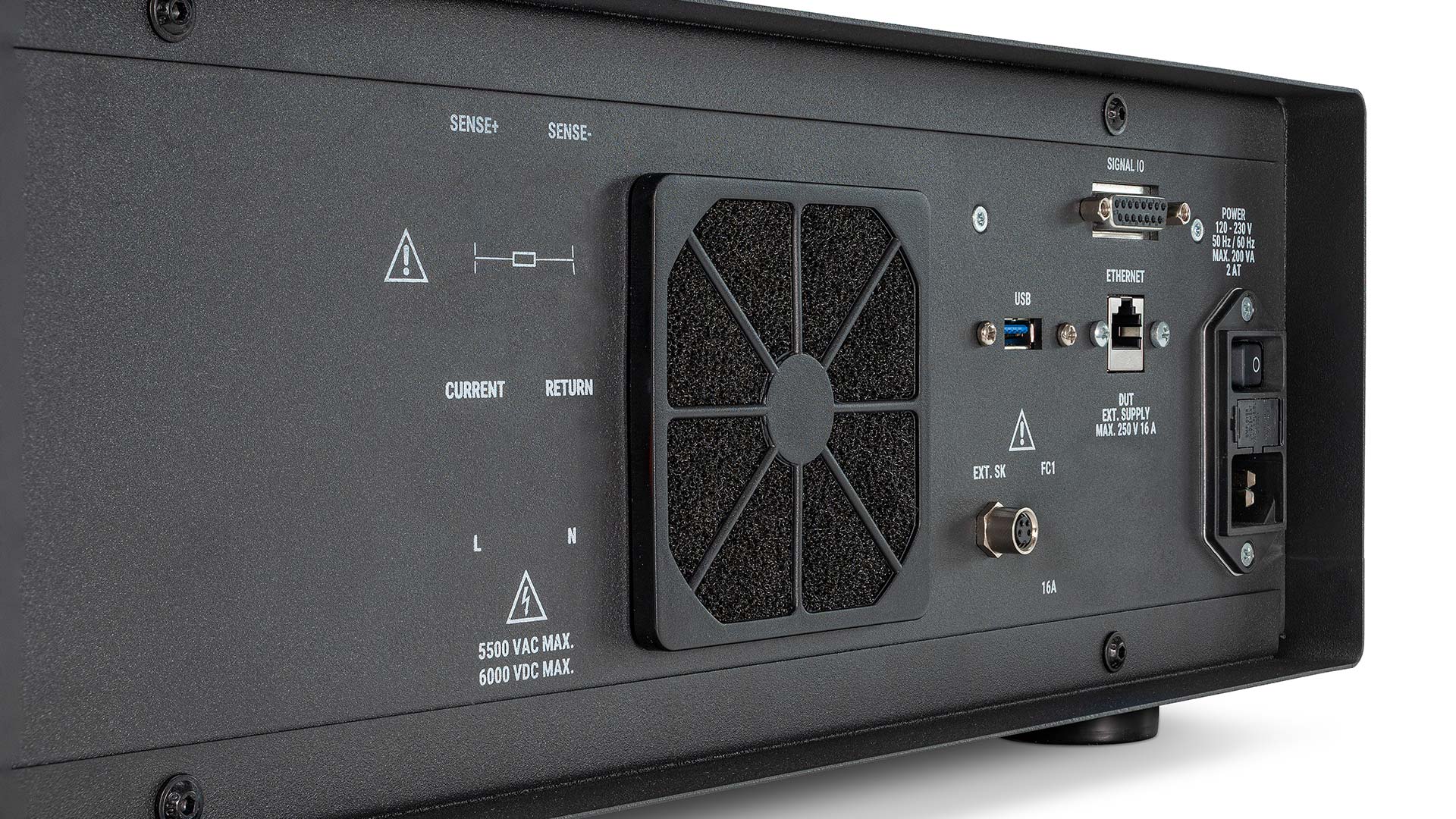

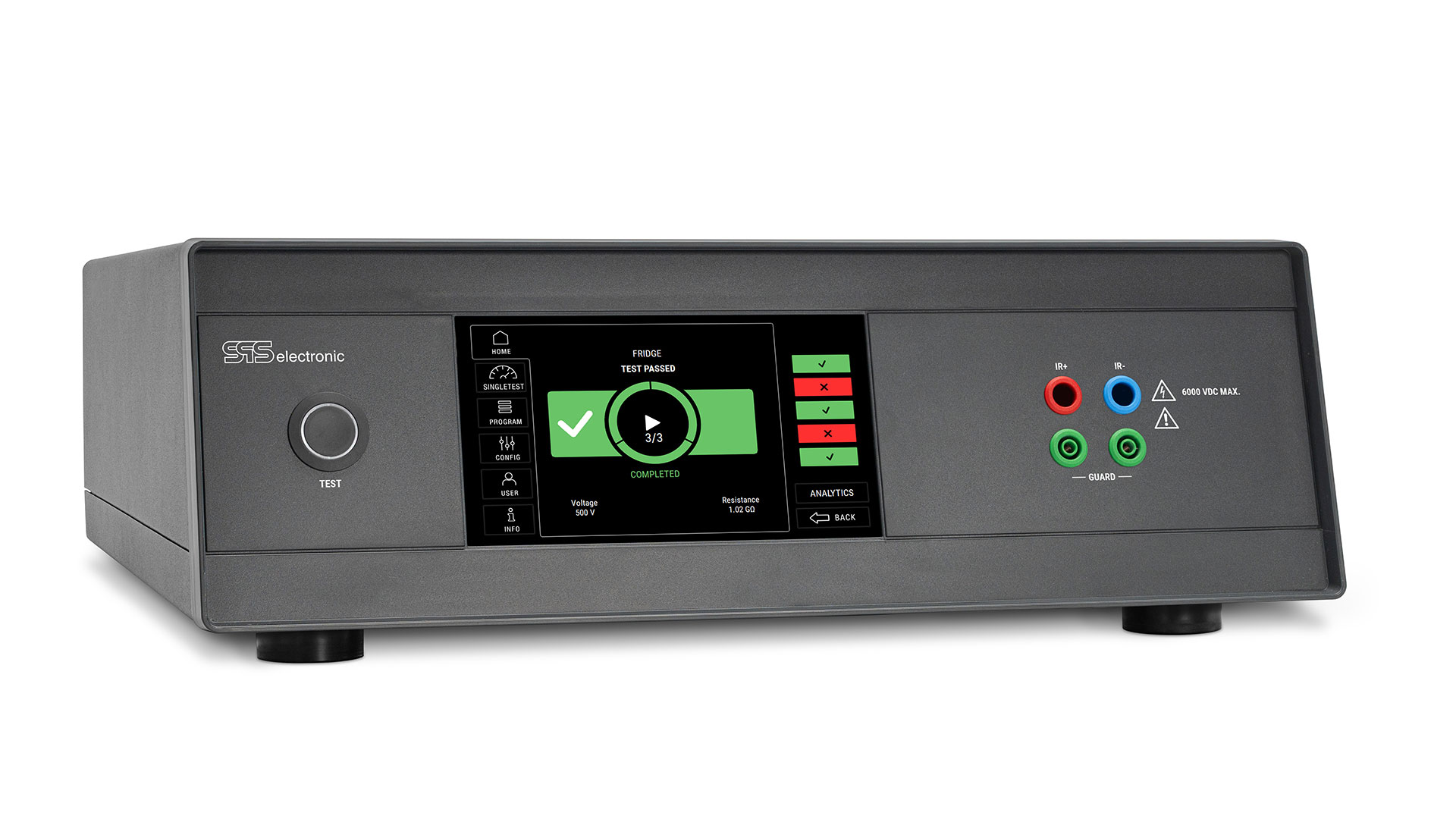

Sul frontale dell’IS 6600H sono presenti prese a banana e prese ad alta tensione per collegare il DUT, consentendo l’impiego di adattatori e puntali di prova specifici. Nell’IS 6680H, invece, i collegamenti sono posizionati sul retro, includendo prese a banana e prese HV, per una connessione versatile e un’integrazione ottimizzata nel banco prova.
Entrambi i dispositivi sono progettati per la misura dell’isolamento: permettono una valutazione precisa della qualità di isolamento dei dispositivi elettrici per verificarne la conformità ai requisiti di sicurezza elettrica. Il range di resistenza di isolamento arriva fino a 50 GΩ e la tensione di prova è programmabile fino a 6.000 V DC, per un’analisi dettagliata delle proprietà isolanti in molte applicazioni.
Il test di isolamento consente di individuare debolezze di isolamento tra conduttori elettrici e conduttore di protezione/carcassa, tra conduttori elettrici, e su distanze in aria e superficiali (creepage).
| Marca | SPS electronic |
|---|---|
| Modello (SKU) | IS 6600H |
| Famiglia | Insulation Tester (Tester di isolamento) |
| Versione alternativa | IS 6680H (unità rack 19″) |
| Dimensioni (Larghezza / Profondità / Altezza) IS 6600H | circa 420 / 508 / 148 mm |
|---|---|
| Dimensioni (Larghezza / Profondità / Altezza) IS 6680H | circa 482 / 439 / 133 mm (19″ / 3 HE) |
| Peso | circa 20,4 kg |
| Temperatura di esercizio | 15 °C – 40 °C (consentita per operatività generale) |
|---|---|
| Temperatura di stoccaggio | 5 °C – 60 °C |
| Umidità aria (max) | 70% (non condensante) (consentita per operatività generale) |
| Condizioni per rispettare le specifiche dichiarate | 24 °C (± 3 °C) e max 50% U.R. (non condensante) |
| Alimentazione (wide range) | 110–230 V / 50–60 Hz |
|---|---|
| Potenza assorbita | circa 240 VA |
| Alimentazione (mains supply) | 90–250 V |
| Frequenza | 50 Hz / 60 Hz |
| Tensione di prova | programmabile da 100 fino a 6.000 V DC |
|---|---|
| Ripple residuo DC | < 3% (secondo VDE 0432 / EN 61180) |
| Corrente di cortocircuito | 20 mA DC |
| Valore limite | dipendente dalla tensione, max 10 GΩ/kV |
| Range di misura R (automatico) | 100 kΩ – 50,0 GΩ |
| Risoluzione (R) | 3 cifre |
| Accuratezza (carico puramente ohmico) | 5% ± 1 digit (1 GΩ/kV); 10% ± 1 digit (10 GΩ/kV) |
| Range di misura U | 600 V (ris. 1 V; acc. 1% del fondo scala) / 6.000 V (ris. 1 V; acc. 0,2% del fondo scala) |
| Carico capacitivo massimo | non oltre 1 µF per secondo di rampa; carico capacitivo totale non oltre 10 µF |
| Tensione di prova | programmabile da 100 fino a 6.000 V DC |
|---|---|
| Ripple residuo DC | < 3% (secondo VDE 0432 / EN 61180) |
| Corrente di cortocircuito | 20 mA AC / 20 mA DC |
| Range di misura corrente (I) | 400 µA DC; 20 mA DC; 500 µA AC; 20 mA AC |
| Risoluzione (I) | 0,01 µA (per 400 µA DC e 500 µA AC); 0,01 mA (per 20 mA DC e 20 mA AC) |
| Accuratezza (I) | 0,5% del fondo scala (400 µA DC); 0,25% del fondo scala (20 mA DC); 1,5% del fondo scala (500 µA AC); 0,25% del fondo scala (20 mA AC) |
| Range di misura tensione (U) | 550 VAC / 600 VDC; 5.500 VAC / 6.000 VDC |
| Risoluzione (U) | 1 V |
| Accuratezza (U) | 1,0% del fondo scala (550 VAC / 600 VDC); 0,2% del fondo scala (5.500 VAC / 6.000 VDC) |
| Carico capacitivo massimo | non oltre 1 µF per secondo di rampa; carico capacitivo totale non oltre 10 µF |
| Ingressi | 1–4 |
|---|---|
| Tensione ingresso | 24 V DC ± 10% su PIN 7–10; +24 V su PIN 11+12 |
| Resistenza ingresso | 6,6 kΩ |
| Uscite | 1–4 |
| Tensione uscita | +24 V ± 10% su PIN 1–4; GND su PIN 5+6 |
| Corrente uscita | max 250 mA per uscita / max 2 A totale |
| Caratteristiche uscite | isolamento rispetto a tensione di test e alimentazione interna; protette contro cortocircuito |
| Nota | gli ingressi sono tipicamente alimentati dalla tensione di uscita |
| Display e controllo | Display TFT a colori 7″ (1024×600), touch capacitivo |
|---|---|
| USB | USB 2.0 |
| Ethernet | 10/100/1000 MBit |
| CPU / RAM | 1 GHz 32-bit Dual-Core CPU + GPU con 512 MByte RAM |
| Memoria interna | 1 GB |
| Prova alta tensione DC | 100–6.000 V; 0–20 mA; ripple residuo < 3%; corrente di cortocircuito > 20 mA |
|---|---|
| Misura isolamento DC | 100–6.000 V; 100 kΩ–50 GΩ; ripple residuo < 3% |
| I/O digitale 24 VDC | 4 ingressi / 4 uscite |
| Interfacce PC | Ethernet/LAN, USB |
| Tipologia | IS 6600H: da banco; IS 6680H: rack 19″ |
