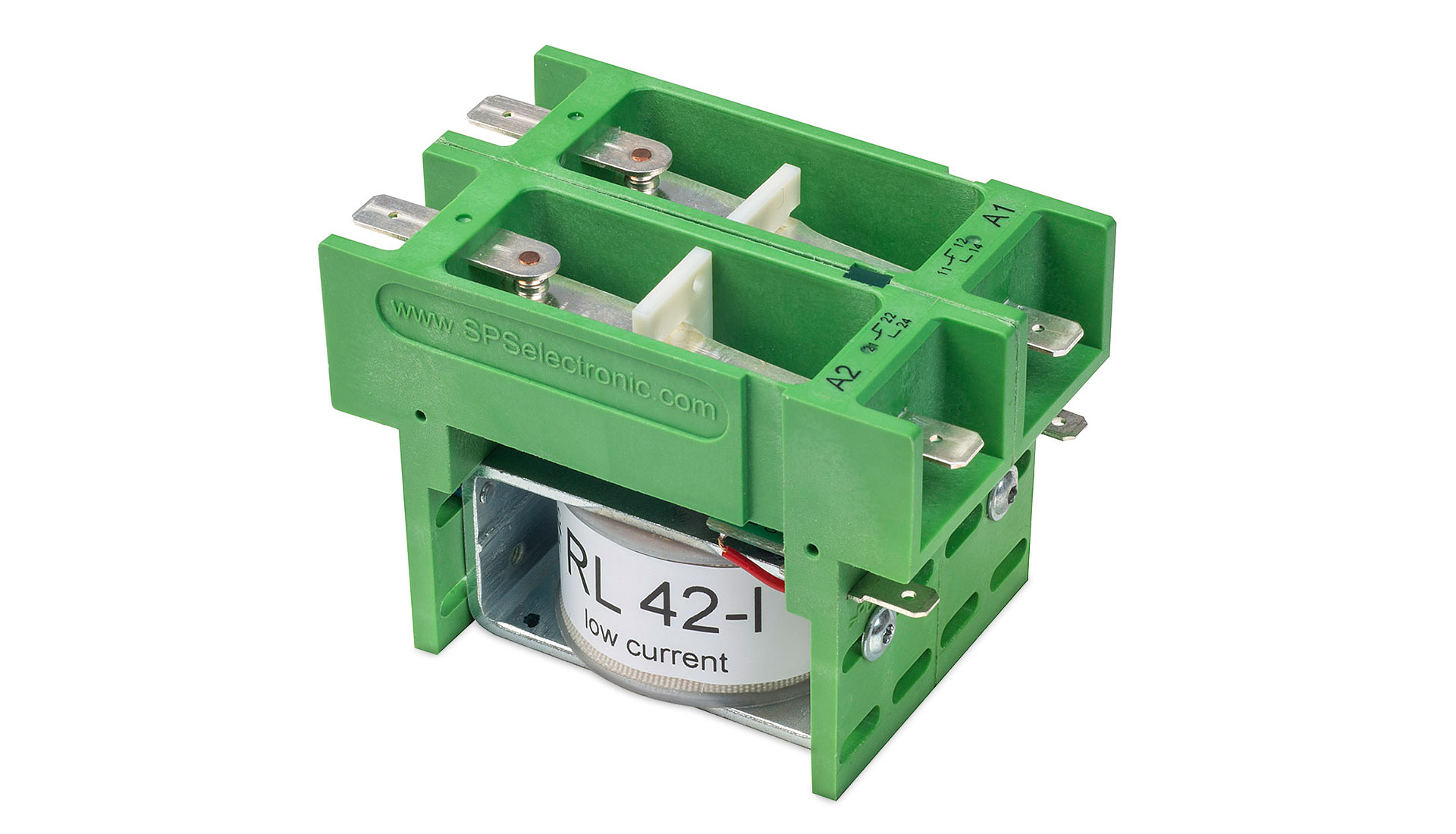

Relè ad Alta Tensione RL 42-L

Name: Relè ad Alta Tensione RL 42-L
Brand: SPS ELECTRONIC
SKU: RL42L

Guarda tutti i prodotti della serie Tester Sicurezza Elettrica

Deltastrumenti è Distributore esclusivo

Supporto alla scelta

Prezzo su richiesta

Questa strumentazione può essere configurata in base a numerosi parametri applicativi. Contattaci per un'offerta personalizzata in base alle tue esigenze

Richiedi prezzo e disponibilità Il prezzo può variare in base alla configurazione e all'applicazione. Ti invieremo una quotazione personalizzata.

Ricevi la tua quotazione

Hai dubbi sulla scelta dello strumento? Ogni applicazione ha esigenze diverse. Descrivici cosa ti serve: ti aiutiamo a individuare la versione corretta.

Parla con un esperto

Prodotto configurabileHai bisogno di supporto?

Quotazione Consulenza tecnica

Descrizione prodotto

Il RL 42-L (Low Current) è un relè ad alta tensione progettato per una bassa corrente di attivazione, riducendo il consumo energetico e la generazione di calore. La sua tecnologia elettromeccanica comprovata assicura un’operazione affidabile per applicazioni di integrazione di sistemi e nei quadri di controllo. Il relè è ideale per applicazioni che richiedono alta tensione e bassa corrente, come nelle matrici di relè ad alta tensione.

Vantaggi / Caratteristiche

Basso consumo di potenza (solo 1.7 W) e bassa generazione di calore
Alta capacità di commutazione fino a 5000 VA per carico ohmico
Test di alta tensione fino a 12.000 VDC
Affidabilità comprovata grazie alla tecnologia elettromeccanica
Resistenza alla vibrazione e agli urti per garantire prestazioni stabili
Facile integrazione nei sistemi di test industriali e di laboratorio
Indicatori LED per lo stato di commutazione

Dati Tecnici

Parametro	Valore
Tipo di contatto	DPDT (Double Pole Double Throw)
Voltaggio della bobina	24 VDC
Corrente di tenuta	0.09 A (a 20 °C / 68 °F)
Corrente di inrush (primi 100 ms)	0.34 A
Resistenza della bobina	115 Ω (a 20 °C / 68 °F)
Indica stato	LED
Capacità di commutazione	max. 5000 VA (carico ohmico)
Tensione di test	12000 VDC (Contatto / Bobina di campo)
Tensione di commutazione massima	6000 VAC
Corrente di commutazione massima	10 AAC
Corrente continua massima	30 AAC / DC
Resistenza di transizione	< 30 MΩ
Frequenza di commutazione	max. 3 commutazioni/s
Cicli meccanici di commutazione	> 4 x 106
Vibrazione	10 – 55 Hz / g 5
Resistenza agli urti	g – 11ms 5
Materiale del corpo	PBT GF30
Sistema di protezione	IP 10
Installazione	Su binario DIN (via clip di montaggio MC22)
Accessori	Clip di montaggio MC 22, protezione contatti DK 21
Temperatura di esercizio / stoccaggio	-25 °C – 40 °C / 5 °C – 55 °C
Dimensioni – Altezza	55 mm \| 2.2 in
Dimensioni – Larghezza	79 mm \| 3.1 in
Dimensioni – Profondità	48 mm \| 1.9 in
Peso	300 g \| 0.66 lbs
