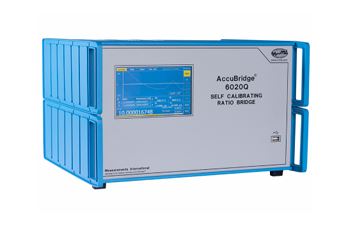

AccuBridge è un ponte automatico di rapporto per resistenza basato sul principio del comparatore di corrente continua Direct-Current-Comparator (DCC). Grazie a una tecnologia innovativa, la velocità e l’accuratezza di misura ne fanno il sistema primario di misura della resistenza preferito nella maggior parte dei laboratori nazionali del mondo. È progettato per offrire flessibilità e semplicità d’uso ed è perfettamente adatto sia all’impiego stand-alone sia all’utilizzo con il software Windows di Measurements International con analisi dell’incertezza in tempo reale, storico, grafici e analisi di regressione.
Dopo molti anni di ricerca e sviluppo è stato possibile realizzare questo notevole strumento. Riconosciuto come uno dei principali ponti automatici per resistenza e termometria, AccuBridge è ideale sia per misure di resistenza sia di temperatura. L’inversione automatica di corrente assicura l’eliminazione degli offset in continua e degli effetti termici durante la misura.
AccuBridge dispone di due ingressi, Rx e Rs. Il numero di ingressi può essere ampliato fino a 40 quando AccuBridge viene utilizzato insieme agli scanner a matrice a quattro terminali low thermal serie 4200. Le misure e i valori possono essere eseguiti automaticamente con il software di Measurements International; sono inoltre possibili misure ritardate o programmate in qualsiasi momento. L’autocalibrazione del DCC può essere eseguita in qualunque momento. Lo strumento determina la resistenza misurando il rapporto tra la resistenza incognita e uno standard di resistenza noto.
| Voce | Valore |
|---|---|
| Nome prodotto | ACCUBRIDGE |
| Descrizione | Self Calibrating Primary Resistance Bridge |
| Campo di misura | 0.01 Ω to 100 kΩ |
| Accuratezza | < 20 x 10-9 |
| Linearità | < 5 x 10-9 |
| Display | 7” touch screen with USB |
| Ingressi | Rx, Rs |
| Espansione ingressi | Fino a 40 con scanner a matrice a quattro terminali low thermal serie 4200 |
| Voce | Valore |
|---|---|
| Summary screen | Visualizza dati di misura e informazioni grafiche per la misura di corrente, visualizzabili in rapporto o in ohm in qualsiasi momento. |
| Table screen | Elenco cronologico dei risultati di misura per rapporto e resistenza. |
| Measurement Info screen | Visualizza parametri di misura quali corrente applicata, numero di misure, velocità di inversione e valore del resistore standard utilizzato. |
| Graph screen | Visualizza la rappresentazione grafica dei singoli punti di misura. |
| Rs o Rx | Rapporto 0.01:1 | Rapporto 1:1 | Rapporto 10:1 | Rapporto 14:1 |
|---|---|---|---|---|
| 1 Ω | 0.02 | 0.02 | 0.02 | 0.02 |
| 10 Ω | 0.02 | 0.02 | 0.02 | 0.02 |
| 100 Ω | 0.02 | 0.02 | 0.02 | 0.02 |
| 1 kΩ | 0.02 | 0.02 | 0.02 | 0.02 |
| 10 kΩ | 0.02 | 0.02 | 0.02 | 0.02 |
| Voce | Valore |
|---|---|
| Measurement Mode | 4 Wire |
| Linearity | ±0.005 ppm of full scale |
| Operating Conditions | 10°C to 35°C, 10% to 90% RH non-condensing |
| Test Current Range | 10 μA to 150mA |
| Test Current Accuracy | 100 ppm +10 μA Full Range |
| Test Current resolution | 18 bit |
| Interface | IEEE488.2 with Standard Code Programmable Interchange (SCPI) |
| Display | Touch Screen Display no external keyboard, Resolution 0.001 ppm |
| Dimensions (W x D x H) | 438 x 406 x 267 mm |
| Weight | 19 kg |
| Shipping Weight | 23 kg |
| Main Power | 100, 120, 220, 240V – 50/60Hz |
| Potenza massima | 200 VA Max. |
| Voce | Valore |
|---|---|
| Nota specifiche | Either Rs or Rx can be selected as standard. Uncertainties specified at 2 sigma level (95%) and includes all secondary specifications such as linearity, noise and ampere turn with a ± 2°C temperature variance. |
Come unità stand-alone, AccuBridge misura sia valori di rapporto sia valori assoluti. Le funzioni guidate da menu sono selezionabili tramite il menu visualizzato sull’ampio display touch screen. Per le misure assolute, il valore e la relativa incertezza di Rs vengono inseriti tramite il tastierino mostrato sul display touch screen. Anche funzioni come la corrente attraverso il resistore incognito, il tempo di assestamento, il numero di misure e il numero di statistiche vengono impostate tramite il tastierino del touch screen.
La calibrazione di AccuBridge viene eseguita innanzitutto calibrando la linearità del comparatore di corrente continua. L’accuratezza può essere verificata effettuando una misura di interscambio a qualsiasi rapporto. In precedenza il metodo di interscambio veniva utilizzato solo per verificare rapporti 1:1. Grazie all’aumento degli ampere-spire per rapporti inferiori a 1, il metodo di interscambio funziona a tutti i rapporti da 13:1 fino a 0.0769.
L’ampio display touch screen, scelto per le sue caratteristiche di basso rumore, interagisce con le misure. L’utente può scegliere di visualizzare i dati, una combinazione di dati e grafico delle misure oppure solo il grafico. Al termine della lettura vengono visualizzati il valore medio e l’incertezza basata sul numero di statistiche. Tutti i calcoli di incertezza sono eseguiti a 2 sigma.
Il software AccuBridge di Measurements International offre generazione di report, analisi storica e monitoraggio con correzione dei tassi di deriva dei resistori. In abbinamento a un bagno d’olio per resistori campione 9400 o a un bagno d’aria 9300A, i calcoli alpha e beta possono essere eseguiti automaticamente sui resistori in prova. Tutti i dati possono essere esportati direttamente in Excel per diversi schemi di prova o applicazioni mainframe.
Indicatori esterni opzionali di pressione atmosferica, umidità e temperatura sono disponibili e l’intero sistema può essere alloggiato in un rack da 4 o 5 piedi. Bagni per resistori, a olio o ad aria, controllori di strumenti, stampanti, software di sistema, interfaccia IEEE, installazione e formazione sono disponibili come parte di pacchetti di sistema completi.
Il software Measurements International è stato sviluppato da metrologi per metrologi. Le sue funzioni comprendono analisi dell’incertezza in tempo reale, grafici, storico, archiviazione dati con esportazione in Excel e analisi di regressione. AccuBridge offre massima programmabilità e controllo per le calibrazioni di resistori e temperatura, oggi e in futuro.
