Descrizione prodotto

L’LR-Cal LHM è uno strumento portatile particolarmente versatile e di alta precisione, adatto non solo a misure molto accurate di pressione, forza, peso e coppia direttamente sul campo, ma soprattutto a operazioni di taratura e regolazione, sia in mobilità sia in laboratorio.

Il convertitore analogico/digitale elabora 50.000 digit; i sensori interni e i sensori esterni disponibili (2 mV/V) possono essere tarati e linearizzati tramite menu.

Software gratuito LR-Cal LDM-COM

Dalla sezione “LR-Cal LHM: DOWNLOAD” della pagina prodotto è possibile scaricare gratuitamente il software LR-Cal LDM-COM (per Microsoft Windows). Offre tre modalità operative:

Calibration (tabella di taratura): registrazione dei dati misurati durante la taratura e salvataggio in una tabella dati.
Data recording: registrazione automatica (logging) dei valori misurati con data e ora, a intervallo temporale impostabile.
Read out memory: scarico dei dati dalla memoria del calibratore.

Vantaggi e caratteristiche

Sensori interni per forza o pressione
Sensori esterni per coppia e pressione
Accuratezza coppia: ±0,1% FS oppure ±0,2% FS
Accuratezza forza: ±0,05% FS
Accuratezza pressione: ±0,05% FS oppure ±0,1% FS
Fino a 7 sensori esterni (riconoscimento automatico), anche in combinazione (coppia, forza/peso, pressione)
Tarabile, regolabile e linearizzabile
Robusto e maneggevole
Frequenza di misura programmabile fino a 4.800 misure al secondo
Memoria picchi; rilevamento programmabile “First PEAK”
Data logger (130.000 valori misurati)
15 unità di pressione, 9 unità forza/peso, 8 unità di coppia
Filtri e funzioni di media programmabili
Software gratuito LR-Cal LDM-COM

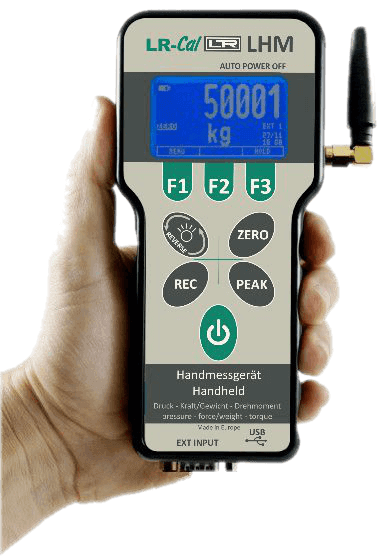

Trasmissione dati WIRELESS opzionale

Dati tecnici

Specifiche generali (LR-Cal LHM specification)

Alimentazione	Batteria Li-Ion ricaricabile integrata, 3,7 V, 750 mA, tipo 14500
Autonomia (batteria carica)	Circa 24 h (retroilluminazione spenta e senza data logging)
Display grafico	LCD 128 x 64 dot con 3 livelli di retroilluminazione, ruotabile a 180° con pressione tasto
Unità pressione selezionabili	bar, mbar, psi, Mpa, kPa, Pa, mH2O, kg/cm², mmHg, cmHg, inHg, atm, mHg, mmH2O
Unità forza/peso selezionabili	kg, g, t, N, daN, kN, MN, lb, klb
Unità coppia selezionabili	Nm, Nmm, kgm, kNm, in/lbf, ft/lbf, gcm, kgmm
Unità spostamento selezionabili	mm, inch
Risoluzione interna	24 bit
Letture al secondo (programmabili)	5, 10, 20, 50, 100, 300, 600, 1200, 2400 oppure 4800
Velocità massima trasmissione USB	50 ms (in modalità continua)
Filtro digitale (media mobile)	1, 2, 4, 8, 16 oppure 32 punti; valore tempo programmabile
Risoluzione programmabile	1, 2, 5, 10, 20, 50 oppure 100
Funzione ZERO	100% FS, tramite pressione tasto
Funzione PEAK	Positiva e negativa, con rilevamento programmabile “First PEAK”
Data logger	130.000 valori, programmabile (1 s…24 h) o tramite pressione tasto
Temperatura di riferimento	23°C
Temperatura di lavoro	10…50°C
Temperatura di stoccaggio	10…60°C
Grado di protezione	IP 40
Materiale custodia	Tecnopolimero rinforzato fibra di vetro (versione con sensore forza integrato: alluminio verniciato nero)
Dimensioni	176 x 79 x 32 mm
Numero massimo sensori esterni	7 (riconoscimento automatico)
Interfaccia	USB 2.0 (opzionale: WIRELESS, se ordinato con codice opzione LHM-WF)

Misura pressione (sensore pressione interno)

Accuratezza: ±0,05% FS (con opzione LHM-KL005) oppure ±0,1% FS; incluso certificato di taratura di fabbrica. Opzione LHM-AZERT: certificato ACCREDIA approvato DAkkS (in sostituzione del certificato di fabbrica). Accessorio LPP-10-PN-STECK: connessione Push&Pull per tubo pneumatico 4 x 2,5 mm.

Codice	Campo di misura
LHM-0100-GP	0…100 mbar pressione relativa (gauge)
LHM-0500-GP	0…500 mbar pressione relativa (gauge)
LHM-0500-AP	0…500 mbar pressione assoluta
LHM-1000-GP	0…1 bar pressione relativa (gauge)
LHM-1000-AP	0…1 bar pressione assoluta
LHM-2500-GP	0…2,5 bar pressione relativa (gauge)
LHM-2500-AP	0…2,5 bar pressione assoluta
LHM-5000-GP	0…5 bar pressione relativa (gauge)
LHM-5000-AP	0…5 bar pressione assoluta
LHM-0100-VA	-100…+100 mbar
LHM-0100-DP	0…100 mbar pressione differenziale
LHM-0500-VA	-500…+500 mbar
LHM-0500-DP	0…500 mbar pressione differenziale
LHM-1000-VA	-1…+1 bar
LHM-1000-DP	0…1 bar pressione differenziale
LHM-2500-VA	-1…+2,5 bar
LHM-2500-DP	0…2,5 bar pressione differenziale
LHM-5000-VA	-1…+5 bar
LHM-5000-DP	0…5 bar pressione differenziale

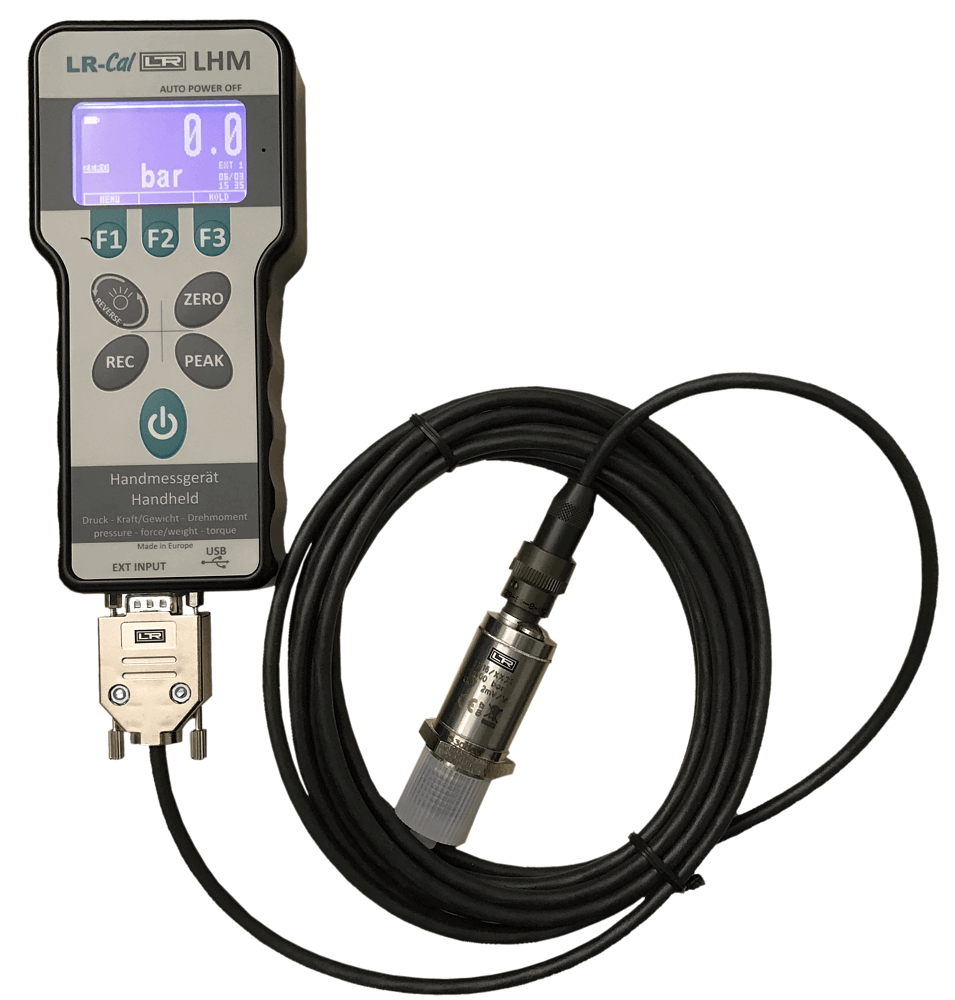

Sensori pressione esterni LR-Cal LHM-TP16

Accuratezza: ±0,05% FS (con opzione LHM-P-KL005) oppure ±0,1% FS. Attacco pressione: 1/2″ BSP maschio (da 1.500 bar si raccomanda il doppio cono di tenuta TLDMM-DK). Opzione LHM-P-AZERT: certificato ACCREDIA approvato DAkkS (in sostituzione del certificato di fabbrica).

Codice	Campo di misura
LHM-P-0010	0…10 bar
LHM-P-0020	0…20 bar
LHM-P-0050	0…50 bar
LHM-P-0100	0…100 bar
LHM-P-0250	0…250 bar
LHM-P-0350	0…350 bar
LHM-P-0700	0…700 bar
LHM-P-1000	0…1.000 bar
LHM-P-1500	0…1.500 bar
LHM-P-2000	0…2.000 bar

Misura coppia (sensori coppia esterni LR-Cal LHM-TRS)

Accuratezza: ±0,1% FS (con opzione LHM-TRS-KL01) oppure ±0,2% FS. Incluso certificato ACCREDIA approvato DAkkS per rotazione oraria per campi da 5 Nm (campi inferiori con certificato di fabbrica). Opzione LHM-TRS-AZERT: certificato ACCREDIA approvato DAkkS per rotazione antioraria per campi da 5 Nm.

Codice	Campo di misura
LHM-TRS-8005	0…0,5 Nm
LHM-TRS-0002	0…2,5 Nm
LHM-TRS-0005	0…5 Nm
LHM-TRS-0010	0…10 Nm
LHM-TRS-0025	0…25 Nm
LHM-TRS-0050	0…50 Nm
LHM-TRS-0100	0…100 Nm
LHM-TRS-0250	0…250 Nm
LHM-TRS-0500	0…500 Nm
LHM-TRS-1000	0…1.000 Nm

Misura forza e peso (sensore forza interno)

Accuratezza: ±0,05% FS; incluso certificato ACCREDIA (DAkkS) per carico di trazione. Custodia strumento in alluminio verniciato nero (invece del tecnopolimero rinforzato). Include 1 kit utensili LHM-N-KIT (gancio + punzoni) per carichi di trazione e compressione. Opzione LHM-N-A-D: certificato ACCREDIA (DAkkS) per carico di compressione.

Codice	Campo di misura
LHM-0010-N	0…10 N
LHM-0025-N	0…25 N
LHM-0050-N	0…50 N
LHM-0100-N	0…100 N
LHM-0250-N	0…250 N
LHM-0500-N	0…500 N
LHM-1000-N	0…1.000 N
LHM-3000-N	0…3.000 N
LHM-5000-N	0…5.000 N

Opzioni, accessori e ricambi

Accuratezza ±0,05% FS (sensore pressione interno)

Codice	LHM-KL005
Tipologia	Opzione (supplemento)
Descrizione	Accuratezza ±0,05% FS per sensore pressione integrato

Certificato ACCREDIA (sensore pressione interno)

Codice	LHM-AZERT
Tipologia	Opzione (supplemento)
Descrizione	Certificato di taratura ACCREDIA approvato DAkkS per sensore pressione integrato (in sostituzione del certificato di fabbrica)

Accuratezza ±0,05% FS (sensore pressione esterno)

Codice	LHM-P-KL005
Tipologia	Opzione (supplemento)
Descrizione	Accuratezza ±0,05% FS per sensore pressione esterno LR-Cal LHM-TP16

Certificato ACCREDIA (sensore pressione esterno)

Codice	LHM-P-AZERT
Tipologia	Opzione (supplemento)
Descrizione	Certificato di taratura ACCREDIA approvato DAkkS per sensore pressione esterno LR-Cal LHM-TP16 (in sostituzione del certificato di fabbrica)

Certificato ACCREDIA (sensore forza interno, compressione)

Codice	LHM-N-A-D
Tipologia	Opzione (supplemento)
Descrizione	Certificato di taratura ACCREDIA approvato DAkkS per carico di compressione del sensore forza interno (nota: per trazione incluso nella fornitura)

Accuratezza ±0,1% FS (sensore coppia esterno)

Codice	LHM-TRS-KL01
Tipologia	Opzione (supplemento)
Descrizione	Accuratezza ±0,1% FS per sensore coppia esterno LR-Cal LHM-TRS

Certificato ACCREDIA coppia antioraria (sensore coppia esterno)

Codice	LHM-TRS-AZERT
Tipologia	Opzione (supplemento)
Descrizione	Certificato di taratura ACCREDIA approvato DAkkS per sensore coppia esterno LR-Cal LHM-TRS in rotazione antioraria (nota: rotazione oraria inclusa nello standard)

WIRELESS

Codice	LHM-WF
Tipologia	Opzione (supplemento)
Descrizione	Versione dispositivo WIRELESS con antenna

Cappuccio protettivo in gomma

Codice	LHM-GK
Tipologia	Accessorio
Descrizione	Cappuccio protettivo in gomma per LR-Cal LHM contro graffi e urti; colore: giallo

Antenna WIRELESS per PC

Codice	PC-WIRELESS
Tipologia	Accessorio
Descrizione	Ricevitore WIRELESS (antenna) con connettore USB per PC/laptop; richiesto per versione con opzione LHM-WF

Kit utensili (sensore forza interno)

Codice	LHM-N-KIT
Tipologia	Ricambio
Descrizione	Kit utensili con ganci, punzoni, ecc. per carichi di trazione e compressione (1 kit incluso con la versione con sensore forza interno)
