Dettagli principali

Variante specializzata del nostro collaudato misuratore di flusso per linee di produzione (FCO792)
Controllo automatico del regolatore a ultra-bassa pressione
Correlazione diretta con gli standard di prova armonizzati
Parametri specifici per prodotto per ottimizzare i test
Possibilità di testare flussi bassi e alti con un unico strumento

Test di perdite differenziali avanzati

Test di tenuta differenziale avanzato

Basato sul successo dei comprovati modelli FCS510 e FCO792 avanzato, l’FCS610 rappresenta la nuova generazione di strumenti Furness Controls per il collaudo dell’ermeticità dell’involucro degli apparecchi e delle camere di combustione. Progettato per essere conforme agli standard armonizzati per il collaudo di sistemi a caldaia a gas/olio, l’FCS610 unisce le caratteristiche avanzate dell’FCO792 con l’aggiunta della regolazione a ultra-bassa pressione necessaria per questi test rigorosi.

Prestazioni

Tempi di prova rapidi con livelli di precisione riconosciuti a livello mondiale su un’ampia gamma di pressioni (dal vuoto a 30 bar)

Comunicazioni

Connessioni per PC e PLC, tra cui RS232, RS485, USB, Ethernet, PROFINET ed EtherNet/IP

Integrazione

Integrazione in maschere e altri macchinari con opzioni di I/O elettrici programmabili e uscite pneumatiche. Uno scanner di codici a barre può selezionare parametri di prova specifici per il prodotto.

Opzioni flessibili

Configura fino a 300 prodotti utilizzando combinazioni di un massimo di 16 test diversi, inclusi test di decadimento di pressione, blocco, rampa, scarico e campana

Touchscreen

Ampio touchscreen a colori per un controllo intuitivo del dispositivo e la visualizzazione di grafici ad alta risoluzione

Data logger

Il data logger integrato facilita la tracciabilità memorizzando non solo i risultati dei test, ma anche il profilo di pressione per ciascun test, consentendo un’analisi approfondita di tutti i risultati.

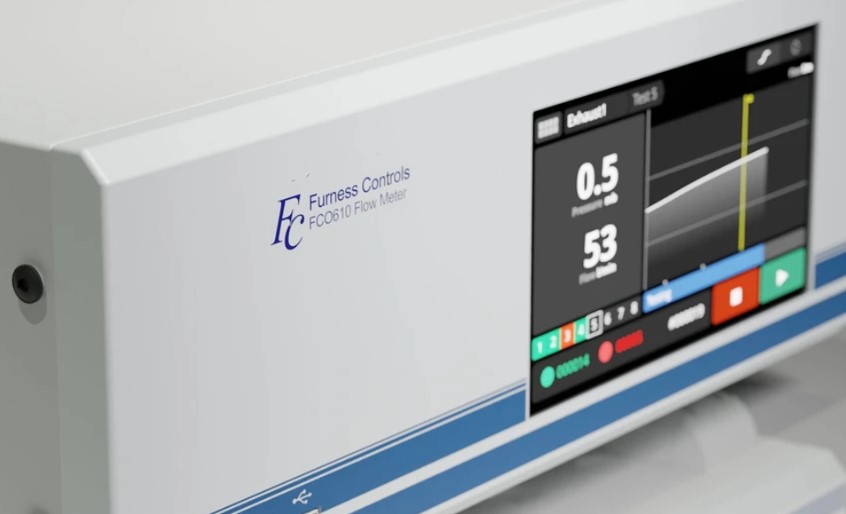

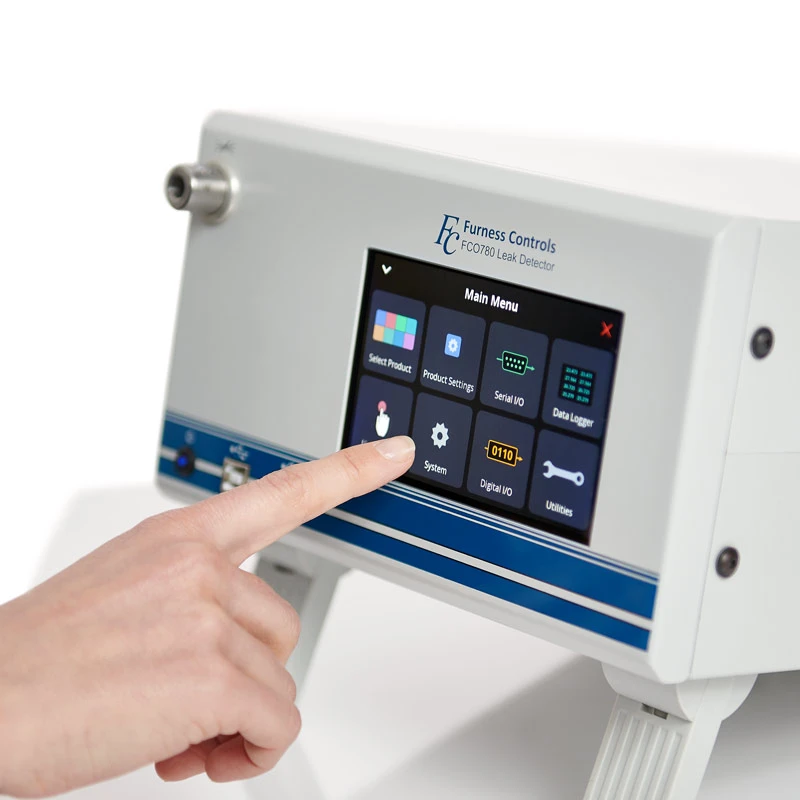

Display touch intuitivo e veloce

Valori numerici chiari, grafici dettagliati e pulsanti a sfioramento facili da usare
Selezione rapida tra 300 prodotti configurabili, ciascuno con fino a 16 passaggi personalizzabili
Funzione Data Logger che consente di consultare ed esportare tutti i dati degli ultimi 1.000.000 test eseguiti
Modifica rapida delle impostazioni e configurazione dei test tramite un sistema di menu intuitivo basato su icone

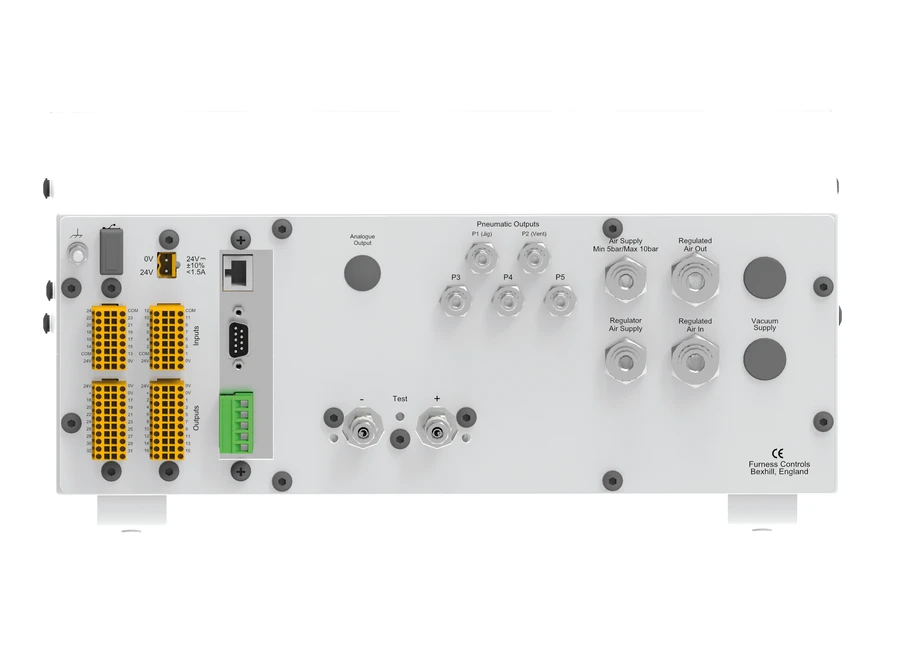

Questi tester di flusso offrono una piattaforma ideale per ridurre i costi e la complessità delle stazioni di test, eliminando la necessità di un PLC. Grazie all’uso di I/O elettrici e uscite pneumatiche, gli strumenti stessi possono controllare l’intera stazione di collaudo. L’integrazione di lettura barcode, stampa di etichette e blocco del jig garantisce una produzione senza errori.

Comunicazioni

Connettori elettrici I/O programmabili dall’utente
Uscite pneumatiche programmabili dall’utente
Interfacce di comunicazione industriali moderne come PROFINET e EtherNet/IP
Altri metodi di comunicazione come RS232, RS485, USB e TCP/IP standard su Ethernet

Teoria

Il test di integrità dell’involucro viene eseguito introducendo aria nell’uscita dei fumi a una pressione specifica e regolata. Il flusso d’aria risultante deve essere inferiore a un limite prestabilito, che dipende dal volume interno del dispositivo. Guarnizioni mancanti o danneggiate comporteranno un eccessivo flusso d’aria e quindi un risultato negativo al test. Guarnizioni correttamente installate e integre limiteranno invece il flusso d’aria al di sotto del limite specificato, garantendo un esito positivo.

L’FCS610 dispone di una memoria per 300 prodotti e 300 test, consentendo la programmazione di prove specifiche per ciascun modello della gamma. Il supporto per lettore di codici a barre integrato e la capacità di memorizzare i dati dei risultati garantiscono una tracciabilità completa dei prodotti serializzati. L’ingresso del lettore di codici a barre può essere programmato dall’utente per richiedere la selezione del prodotto, il numero di serie e persino l’ID utente prima di iniziare il test.

Il test di tenuta della camera di combustione viene in genere condotto utilizzando gli stessi principi del test di integrità dell’involucro, ma a una pressione maggiore. Grazie al regolatore automatico di pressione e al controllo del flusso specifico per il test, l’FCS610 affronta facilmente anche queste prove.
