Descrizione prodotto

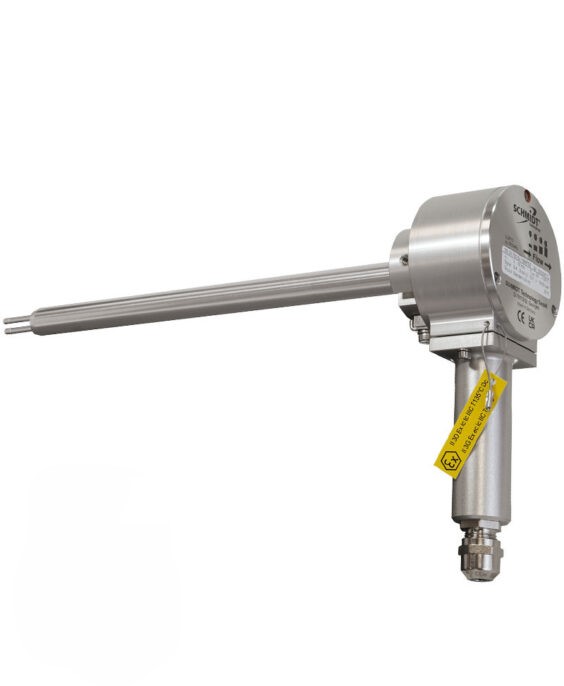

SS 23.700 Ex misura la velocità di flusso e la temperatura del fluido da -20 °C a +120 °C. Può essere utilizzato in tubi piccoli da DN40 in su e, con una lunghezza sonda fino a 600 mm, consente la misura della portata volumetrica in canali e condotte di grandi dimensioni. È utilizzabile anche in sovrapressione fino a 16 bar.

L’installazione è semplice: avvitare il sensore tramite il raccordo a compressione incluso, allineare la sonda nel flusso e centralmente nel tubo, collegare elettricamente.

Il sensore funziona senza parti in movimento; grazie al principio di misura, deriva e invecchiamento non incidono. La manutenzione si riduce al minimo; qualora fosse necessaria la pulizia, può essere eseguita in modo rapido e con diverse modalità.

Applicazioni tipiche: applicazioni heavy-duty, misura consumi aria compressa, misura flusso gas inerti, controllo portata, controllo compressori, monitoraggio aria esausta, controllo aria di combustione per impianti di cogenerazione e celle a combustibile, misura della portata massica aria in bruciatori e motori a combustione.

Per il calcolo del campo di misura con il calcolatore di flusso, utilizzare le impostazioni per SS 20.600.

L’installazione è semplice: avvitare il sensore tramite il raccordo a compressione incluso, allineare la sonda nel flusso e centralmente nel tubo, collegare elettricamente.

Per il calcolo del campo di misura con il calcolatore di flusso, utilizzare le impostazioni per SS 20.600.

Vantaggi e caratteristiche

Testa sensore a doppio perno; elementi sensore completamente incapsulati in acciaio inox
Per aria e altri gas in applicazioni con condizioni severe (componenti aggressivi, contaminazione, elevata umidità)
Segnale di flusso e di temperatura
Lunghezza sonda 250 o 600 mm
Versione con sensore remoto (opzionale)
Campi di misura da 0…10 m/s fino a 0…220 m/s; campo speciale disponibile
Taratura per gas diversi (opzionale)
Uscita impulsiva
PWIS-conform (opzionale)
Resistenza in pressione fino a 16 bar
Campo temperatura fluido da -20 °C a +120 °C
ATEX (opzionale): gas Zona 2: II 3G Ex ec ic IIC T4 Gc; polveri Zona 22: II 3D Ex ic tc IIIC T135°C Dc

Dati tecnici

Specifiche e dati tecnici

Grandezza misurata	Velocità di flusso standard wN basata su condizioni standard
Temperatura del fluido	TM
Fluido misurato	Aria o azoto
Fluidi opzionali	Biogas, metano, gas naturale, argon, CO2, gas speciali e miscele (su richiesta)
Campo di misura wN	0 … 10 / 20 / 60 / 90 / 140 / 220 m/s
Campo di misura opzionale	Campi personalizzati con step di 1 m/s
Limite inferiore di rilevazione wN	0,1 m/s
Campo di misura TM	-20 … +120 °C
Accuratezza di misura (standard) wN	±(3% del valore misurato + [0,4% del fmr; min. 0,08 m/s])
Tempo di risposta (t90) wN	10 s (salto wN da 0 a 5 m/s in aria)
Accuratezza temperatura TM (wN > 2 m/s)	±1 K (10 … 30 °C); ±2 K (resto del campo di misura)
Temperatura di esercizio (sonda)	-20 … +120 °C
Temperatura di esercizio (elettronica)	-20 … +70 °C
Temperatura di stoccaggio	-20 … +85 °C
Materiale (custodia)	Alluminio, anodizzato
Materiale (tubo sensore)	Acciaio inox 1.4571
Materiale (testa sensore)	Acciaio inox 1.4404
Cavo sensore (sensore remoto) – guaina	TPE, senza alogeni
Raccordo a compressione	Standard: acciaio inox 1.4571, FKM PWIS-compliant: acciaio inox 1.4571, rivestimento DurniCoat (NiP)
Umidità	Modalità misura: non condensante (< 95% RH)
Pressione di esercizio (max.)	16 bar (sovrapressione)
Display	4 x Duo-LED (verde/rosso/arancione)
Tensione di alimentazione	24 V DC ± 20%
Assorbimento	Tipico 80 mA (senza uscite impulsi); max. 200 mA (esclusa la corrente segnale dell’uscita impulsi 2 [relè])
Uscite analogiche	Tipo: Auto U/I per wN, TM 0 … 10 V / 4 … 20 mA (commutazione caratteristica in funzione di RL)
Uscita tensione	0 … 10 V: RL ≥ 550 Ω (protetta contro cortocircuito)
Uscita corrente	4 … 20 mA: RL ≤ 500 Ω
Isteresi di commutazione U/I	50 Ω
Capacità CL	CL ≤ 10 nF
Uscite impulsi – segnalazione	Frequenza: wN ~ f = 0 … fmax; fmax = 10 … 100 Hz
Uscite impulsi – opzioni	1 impulso/1 m³; 1 impulso/0,1 m³; 1 impulso/0,01 m³ (max. 100 impulsi/s)
Uscita impulsi 1 – tecnologia	Highside-driver (PNP, open collector) su alimentazione protetta; non isolata galvanicamente
Protezione corto (uscita impulsi 1)	100 mA
Livello alto (uscita impulsi 1)	> tensione di alimentazione – 3 V
Corrente di perdita (uscita impulsi 1)	IOFF < 10 µA
Uscita impulsi 2 – tecnologia	Relè a semiconduttore; uscita isolata galvanicamente
Tensione/corrente uscita (uscita impulsi 2)	Max. 30 V / 50 mA
Connessione elettrica	Connettore M12 (A-coded), maschio, 8 poli (schermato), avvitato
Nota ATEX	Approvazione ATEX solo in combinazione con cavo originale
Lunghezza massima cavo	Interfaccia tensione / corrente / uscite impulsi: 100 m
Modalità tensione	Usare AGND e RL ≥ 10 k (offset massa)
Posizione di montaggio	Qualsiasi (eccezione: l’elemento temperatura non deve mai essere posto “sopra” l’elemento riscaldante)
Tolleranza di montaggio	±3° rispetto alla direzione del flusso (unidirezionale)
Profondità minima d’immersione	DN40
Grado di protezione	Sonda: IP67; custodia: IP65 (con cavo correttamente fissato)
Classe di protezione	III (PELV)
Dichiarazione ATEX (gas)	Zona 2: II 3G Ex ec ic IIC T4 Gc
Dichiarazione ATEX (polveri)	Zona 22: II 3D Ex ic tc IIIC T135°C Dc
Lunghezza sonda	Versione compatta: 250/600 mm Versione remota: sonda 250/600 mm; cavo 1 … 10 m (step 1 m)
Peso	Circa 500 g max.
Note	Condizioni standard: TN = 20 °C e pN = 1.013,25 hPa. “fmr” = full measuring range (campo di misura completo). Dati soggetti a modifiche tecniche.

Opzioni di configurazione (codifica)

Sezione	Opzione	Codice
Tipo	Standard	1
Tipo meccanico	Lunghezza sensore 250 mm	1
Tipo meccanico	Lunghezza sensore 600 mm	2
Tipo meccanico	Versione remota (scegliere lunghezza sonda 250/600 mm) + lunghezza cavo ____ m (1…10 m; step 1 m)	9
Raccordo a compressione (tenuta in pressione)	Acciaio inox G½	1
Raccordo a compressione (tenuta in pressione)	Acciaio inox R½ (PT)	2
Campi di misura e taratura	Campo 0 … 10 m/s	1
Campi di misura e taratura	Campo 0 … 20 m/s	2
Campi di misura e taratura	Campo 0 … 60 m/s	3
Campi di misura e taratura	Campo 0 … 90 m/s	4
Campi di misura e taratura	Campo 0 … 140 m/s	5
Campi di misura e taratura	Campo 0 … 220 m/s	6
Campi di misura e taratura	Campo speciale (10…220 m/s) con step 1 m/s: ___ . ___ m/s	9
Taratura	Taratura standard	1
Taratura	Taratura standard con certificato di taratura di fabbrica	2
Taratura	Taratura standard con fattore di conversione per metano (max. 90 m/s)	3
Taratura	Taratura standard con fattore di conversione per biogas (60% CH4, 40% CO2, max. 35 m/s)	4
Taratura	Taratura standard con fattore di conversione per CO2 (max. 60 m/s)	5
Taratura	Taratura standard con fattore di conversione per gas naturale (88% CH4; max. 160 m/s)	7
Taratura	Taratura standard con fattore di conversione per argon (max. 100 m/s)	8
Taratura	Taratura standard con fattore di conversione per gas speciali e miscele	9
Uscita impulsi	Standard 100 Hz (= valore finale del campo wN)	1
Uscita impulsi	1 impulso / 1 m³ per diametro tubo (tondo) _____ mm	2
Uscita impulsi	1 impulso / 0,1 m³ per diametro tubo (tondo) _____ mm	3
Uscita impulsi	1 impulso / 0,01 m³ per diametro tubo (tondo) _____ mm	4
Ambito applicazione	Applicazione standard	1
Ambito applicazione	PWIS-conform (sostanze che compromettono la bagnabilità), con raccordo a compressione a tenuta in pressione G1/2 con tenuta a taglio (solo per C = 1)	3
Sovrapressione (DD)	Pressione operativa: 00 (atmosferica) … 16 bar	00 … 16
