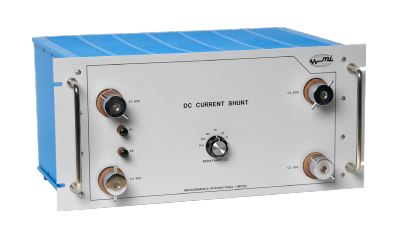

Il modello 9311A Multiple Value DC Current Shunt è l’ultimo sviluppo della serie di resistori e shunt DC di Measurements International. Dopo molti anni di ricerca sui materiali resistivi a basso valore, il modello 9311A assicura le migliori prestazioni oggi disponibili sul mercato. In combinazione con l’esperienza di MI nelle misure automatizzate ad alti livelli di corrente, è possibile ottenere accuratezze prossime a <0,01% alla piena potenza.
Il processo scelto per il trattamento dell’elemento garantisce le migliori prestazioni senza introdurre errori dovuti all’autoriscaldamento, con coefficienti di temperatura migliorati.
Gli elementi sono supportati su una base isolante per garantire stabilità meccanica e sono coperti da metallo perforato per consentire un corretto raffreddamento.
Particolare attenzione è stata dedicata al processo di trattamento degli elementi e alla riduzione del coefficiente di temperatura complessivo. La superficie ottimale dissipa la massima potenza specificata. Il modello 9311A può essere utilizzato come shunt di corrente oppure come set di resistori standard. Il modello 9311A è utilizzato in ambiente ad aria.
| 9 gamme di corrente | Elimina la necessità di utilizzare più shunt |
|---|---|
| Selettore rotativo | Riduce i tempi di setup e smontaggio |
| Case ventilato | Non richiede una ventola per il raffreddamento |
| Accuratezza eccellente | < 200 ppm |
| TC migliorato < 3 ppm/°C | Meno tempo di attesa per la stabilizzazione |
| Resistenza selezionata | Corrente massima | Corrente nominale | Accuratezza |
|---|---|---|---|
| 10,000 Ω | 0.003 A | 0.00001 A | ± 0.001% |
| 1,00 Ω | 0.010 A | 0.0001 A | ± 0.001% |
| 100 Ω | 0.030 A | 0.001 A | ± 0.001% |
| 10 Ω | 0.100 A | 0.01 A | ± 0.001% |
| 1 Ω | 0.300 A | 0.1 A | ± 0.001% |
| 0.1 Ω | 1.500 A | 1.0 A | ± 0.001% |
| 0.01 Ω | 15.00 A | 10 A | ± 0.005% |
| 0.001 Ω | 140.0 A | 100 A | ± 0.020% |
| 0.000333 Ω | 420.0 A | 300 A | ± 0.040% |
| Accuratezza | Calibrato a 23°C – Riferibile a NRC e NIST |
|---|---|
| Stabilità | 1 anno – 10 ppm |
| Coefficiente di temperatura | < 3 ppm/°C |
| Coefficiente di potenza | < 4 ppm/watt in aria |
| Condizioni operative | Da 18 a 34°C, da 10 a 80% RH |
| Garanzia | 1 anno parti e manodopera |
| Dimensioni (W × D × H) | 480 × 220 × 300 mm |
|---|---|
| Peso | 9 kg |
| Peso di spedizione | 11.5 kg |
| Come ordinare | Model 9311A |
| Descrizione prodotto | Multiple Value DC Current Shunt |
| Alimentazione | N/A |
