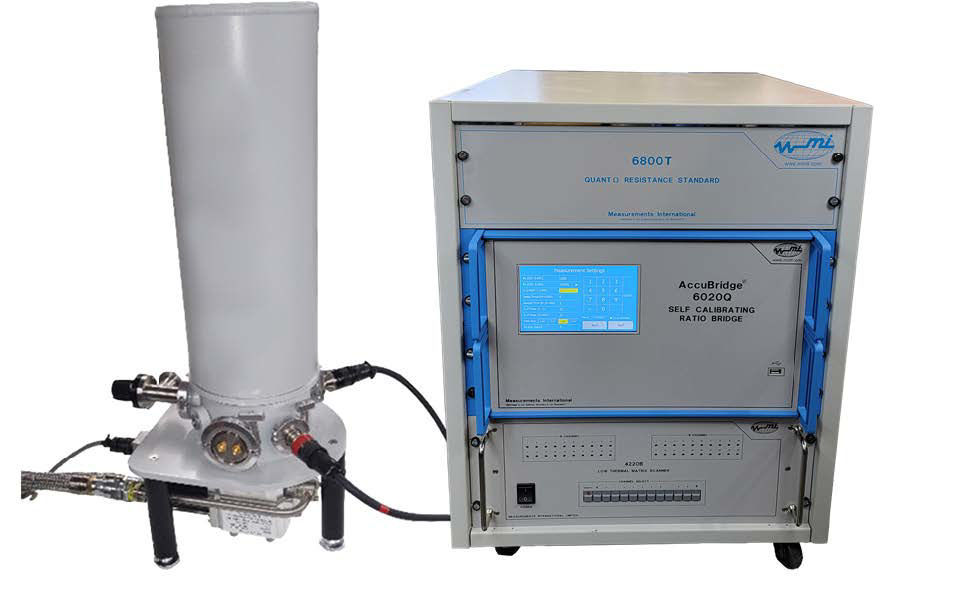

Il sistema QHR compatto dry Measurements International 6800T è uno standard primario di resistenza completamente automatizzato, progettato per fornire standard di resistenza altamente riproducibili in un formato da banco. Il sistema elimina la necessità di elio liquido, evitando problemi legati a carenze di fornitura, consegne imprevedibili e costi elevati di esercizio.
Sviluppato sulla base di anni di esperienza nella progettazione di sistemi a effetto Hall quantizzato, nelle misure di resistenza e nella criogenia, il modello 6800T integra tre componenti essenziali: campioni QHE, sistema criogenico e sistema di misura a ponte. Questa architettura modulare consente un flusso di lavoro semplificato e una personalizzazione agevole in base alle esigenze del laboratorio. Ogni componente può essere ordinato singolarmente.
Il sistema offre un ambiente campione stabile e controllato, con temperatura base inferiore a 3,6 K e magnete standard da 5 Tesla. Una volta collegato alla rete elettrica, il sistema può essere avviato e reso operativo in poche ore. Il tempo tipico di raffreddamento è inferiore a 7 ore e, una volta a regime, il sistema può funzionare 24 ore su 24, 7 giorni su 7 senza interventi.
Measurements International fornisce inoltre supporto completo per installazione, formazione e assistenza continuativa.
| Parametro | Valore |
|---|---|
| Temperatura dello spazio campione | 3,6 K |
| Campo magnetico standard | Fino a 5 Tesla |
| Controllo temperatura | Affidabile, preciso e altamente stabile durante le normali sequenze di misura |
| Tempo di attivazione dopo collegamento alla rete | Entro diverse ore |
| Intervalli di servizio | ≥ 30.000 ore |
| Modalità operativa | Utilizzo continuo per lunghi periodi oppure secondo necessità |
| Avvio del raffreddamento | Dopo evacuazione del sistema e attivazione del compressore |
| Tempo tipico di raffreddamento | Inferiore a 7 ore |
| Funzionamento continuo | 24 ore al giorno, 7 giorni su 7 senza interventi |
| Parametro | Valore |
|---|---|
| Tipo di magnete | Superconducting Magnet |
| Geometria magnete | Solenoid |
| Campo centrale nominale | 5.0 T |
| Corrente nominale di esercizio a 6.0 T | 25.45 A |
| Induttanza totale | 10.526 H |
| Omogeneità | ± 0.2 % 1 cm DSV |
| Superconduttore | Twisted Multi-filamentary NbTi/Cu |
| Fabbricazione | Wet wound with epoxy to prevent training |
| Protezione da quench | Adiabatic protection using copper matrix and diodes |
| Campo centrale nominale* | 5.0 T |
| Campo massimo di test | 5.0 T |
| Corrente misurata a 6.0 T | 25.45 A |
| Induttanza | 11.03 H |
| Rapporto campo/corrente | 2357.5 G/A |
| Velocità di carica | 0.0901 A/s (1.0V) 0-25.45 A |
| Corrente riscaldatore interruttore persistente | NA |
| Resistenza riscaldatore interruttore persistente | NA |
| Resistenza del magnete agli ingressi | 1.9 kΩ |
| Tempo di raffreddamento del sistema | 7 hours |
| Peso sistema criogenico | 67.3 lbs |
| Parametro | Valore |
|---|---|
| Criorefrigeratore | Cryocooler |
| Potenza frigorifera a 50 Hz | 1st Stage: 35 W @ 45 K; 2nd Stage: 0.9 W @ 4.2 K |
| Temperatura base | < 3.6 K |
| Orientamento | Vertical Only |
| Intervallo di manutenzione | 30,000 hrs – 40,000 hrs |
| Temperatura ambiente | 5 °C to 35 °C |
| Parametro | Valore |
|---|---|
| Compressore | F70LP/H (Water Cooled) |
| Requisiti di alimentazione principali | 7.2 kW (steady), 8.5 kW (max), 3-phase; F70LP: 200 V @ 50 Hz & 60 Hz; F70H: 380 – 415 V @ 50 Hz – 480 V @ 60 Hz |
| Raffreddamento ad acqua | 6.8 – 9 L/min |
| Temperatura ambiente | 5 °C to 35 °C |
| Vita assorbitore a carbone | 30,000 hrs |
| Linee gas flessibili | 20 A x 20 m |
| Dimensioni compressore | W 444 mmm, L 529 mm, H 576 mm |
| Peso | 100 kg |
| Parametro | Valore |
|---|---|
| Tipo dispositivi | Graphene Devices |
| Valori disponibili sul dispositivo | 12.9064037 kΩ, 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ |
| Funzione | I valori QHARS sostituiscono la necessità di resistori in aria o in olio a quei livelli |
| Numero massimo di dispositivi montabili | Fino a tre dispositivi |
| Esempio di dispositivo QHARS | Contiene una hall bar e array da 100 Ω, 1 kΩ e 10 kΩ |
| Parametro | Valore |
|---|---|
| Ponte 1 | 6200A Cryogenic Current Comparator system |
| Ponte 2 | 6020Q room temperature DCC bridge |
| Produttore | Entrambi offerti da Measurements International |
| Utilizzo | Entrambi i ponti di misura sono semplici e facili da usare |
| Automazione opzionale con 6020Q | Scanner MI da 10 o 20 canali per automazione completa della scalatura da 0,1 Ω fino a 100 kΩ senza inserimento manuale |
| Range (1:1 Ratio) | Accuracy (µΩ/Ω) | Range (1:10 Ratio) | Accuracy (µΩ/Ω) | Ratio (1:100 Ratio) | Accuracy (µΩ/Ω) |
|---|---|---|---|---|---|
| 0.1 Ω to 0.1 Ω | 0.01 | 0.1 Ω to 1 Ω | 0.01 | 1 Ω to 100 Ω | 0.003 |
| 1 Ω to 1 Ω | 0.003 | 1 Ω to 10 Ω | 0.003 | 100 Ω to 10 kΩ | 0.003 |
| 10 Ω to 10 Ω | 0.003 | 10 Ω to 100 Ω | 0.003 | 1 kΩ to 100 kΩ | 0.003 |
| 100 Ω to 100 Ω | 0.003 | 100 Ω to 1 kΩ | 0.003 | 10 kΩ to 1 MΩ | |
| 1 kΩ to 1 kΩ | 0.003 | 1 kΩ to 10 kΩ | 0.003 | ||
| 10 kΩ to 10 kΩ | 0.003 | 1 kΩ to 13 kΩ | 0.003 | ||
| 100 kΩ to 100 kΩ | 0.005 | 10 kΩ to 100 kΩ | 0.005 | ||
| 1 MΩ to 1 MΩ | 0.01 | 100 kΩ to 1 MΩ | 0.01 |
| Nota | Intervallo | 1:1 | 10:1 | 14:1 |
|---|---|---|---|---|
| Either Rs or Rx can be selected as the standard. 6020Q uncertainties in the bridge and software are specified at the 2σ level (95 %) this includes all secondary specifications such as linearity and noise with a ± 2 °C temperature variance. | 0.1 Ω | < 0.02 | – | – |
| 0.1 Ω to 100 kΩ – Ratio & Accuracy (ppm)* | 1 Ω | < 0.015 | < 0.015 | < 0.015 |
| 0.1 Ω to 100 kΩ – Ratio & Accuracy (ppm)* | 10 Ω | < 0.015 | < 0.015 | < 0.015 |
| 0.1 Ω to 100 kΩ – Ratio & Accuracy (ppm)* | 100 Ω | < 0.015 | < 0.015 | < 0.015 |
| 0.1 Ω to 100 kΩ – Ratio & Accuracy (ppm)* | 1 kΩ | < 0.015 | < 0.015 | < 0.015 |
| 0.1 Ω to 100 kΩ – Ratio & Accuracy (ppm)* | 10 kΩ | < 0.02 | < 0.015 | – |
| 0.1 Ω to 100 kΩ – Ratio & Accuracy (ppm)* | 100 kΩ | – | < 0.05 | – |
| SKU / Item | Descrizione |
|---|---|
| 6800T | Table Top QHR System |
| 6200A | Cryogenic Current Comparator Bridge |
| 6020Q | DCC Resistance Ratio Bridge |
| QHR_01 | Graphene Device 12.9 kΩ |
| QHR_02 | Graphene Device 12.9 kΩ, 100 Ω |
| QHR_03 | Graphene Device 12.9 kΩ, 100 Ω, 1 kΩ, 10 kΩ |
| QHR_04 | Graphene Device 12.9 kΩ, 1 kΩ, 10 kΩ, 100 kΩ |
| SKU / Item | Descrizione |
|---|---|
| Chiller | Water Chiller Required if Suitable Cold Water Supply is Not Available |
| 4210A | 10-Channel Matrix Scanner |
| 4220A | 20-Channel Matrix Scanner |
| 9300 | 50 mK Temperature Controlled Air Bath – 50 Litres |
| 9300A | 15 mK Temperature Controlled Air Bath – 106 Litres |
| 9400 | 2 mK Temperature Controlled Oil Bath |
| 9210A/1 | Evanohm Resistor (1 Ω and 0.1 Ω) |
| 9210B | Oil Resistors 10 Ω, 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ |
| 9331R | Air Resistors 1 Ω, 10 Ω, 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ |
| SPSCW30/100 | 4-Conductor Teflon Cable, 30 m or 100 m |
| 6020Q-NMI-Cal | 6020Q NMI Calibration 5 Points |
