Descrizione prodotto

Le termocamere (telecamere a infrarossi) vengono utilizzate per la misura della temperatura senza contatto e per la rilevazione di distribuzioni di temperatura bidimensionali con elevata risoluzione termica su oggetti fermi o in movimento. DIAS ha trasferito la propria lunga esperienza nel campo della termografia nella serie di termocamere PYROVIEW.

I dispositivi sono durevoli, robusti e adatti al funzionamento continuo in ambito industriale. Le termocamere a infrarossi DIAS vengono impiegate nel controllo e monitoraggio di processo, nel controllo qualità, nella rilevazione precoce di incendi e nelle misure in ricerca e sviluppo.

La serie PYROVIEW consente la misura senza contatto di distribuzioni di temperatura (immagini termiche) con alta risoluzione termica e spaziale, in un intervallo complessivo da -20 °C fino a 3000 °C (in funzione del modello). Tutti i modelli sono progettati in modo specifico per un impiego a lungo termine in installazioni fisse.

Un’ampia gamma di ottiche standard, grandangolari, tele e macro, oltre a ottiche speciali per camere di combustione e ottiche endoscopiche con messa a fuoco motorizzata, consente di ottenere risultati di misura ottimali. L’acquisizione dati in tempo reale tramite Fast Ethernet o Gigabit Ethernet permette il trasferimento delle immagini a un PC. A seconda del modello, è possibile anche il funzionamento stand-alone senza computer.

Il monitoraggio di soglie e allarmi, così come le misure triggerate, sono realizzati tramite ingressi e uscite galvanicamente isolati. Le telecamere offrono un’ampia dinamica e un convertitore analogico-digitale a 16 bit. Sono disponibili anche soluzioni di sistema personalizzate, con modifiche hardware e software in base all’applicazione.

Vantaggi / caratteristiche

Misura senza contatto di distribuzioni di temperatura 2D con elevata risoluzione termica e spaziale
Progettate per funzionamento continuo industriale: dispositivi robusti e durevoli
Ampia disponibilità di modelli con diverse risoluzioni, bande spettrali e intervalli di temperatura
Ottiche con messa a fuoco motorizzata; disponibili ottiche wide, tele, macro ed ottiche speciali (es. camere di combustione/endoscopiche)
Acquisizione dati in tempo reale via Fast Ethernet o Gigabit Ethernet
Possibilità di funzionamento stand-alone (a seconda del modello)
Monitoraggio soglie e allarmi e misure triggerate tramite I/O galvanicamente isolati
Ampia dinamica e convertitore A/D a 16 bit
Varianti di custodia per installazione fissa: compatta in alluminio (IP54) o protezione industriale in acciaio inox (IP65)
Disponibili custodie speciali (es. ATEX, per esterni, con testa pan-tilt)

Dati tecnici

Dati principali

Serie	PYROVIEW (termocamere a infrarossi fisse)
Principio	Misura senza contatto di distribuzioni di temperatura bidimensionali (immagini termiche)
Utilizzo	Installazioni fisse; adatte al funzionamento continuo industriale
Trasmissione dati	Acquisizione in tempo reale via Fast Ethernet o Gigabit Ethernet (a seconda del modello)
Trigger / allarmi	Monitoraggio soglie/allarmi e misure triggerate tramite ingressi e uscite galvanicamente isolati
Convertitore	Convertitore analogico-digitale a 16 bit; ampia dinamica

Selezione banda spettrale

Materiale / applicazione	Intervallo di temperatura consigliato	Banda spettrale	Sigla
Non-metalli, metalli rivestiti	-20 °C a 500 °C	8 µm a 14 µm	L
Superfici di vetro	300 °C a 700 °C	4,8 µm a 5,2 µm	G
Misura attraverso fiamme e gas di combustione	600 °C a 1250 °C	circa 3,9 µm	F
Ceramica, metalli, grafite	200 °C a 500 °C	3,0 µm a 5,0 µm	M
Ceramica, metalli, grafite	300 °C a 750 °C	1,4 µm a 1,6 µm	S
Metalli, vetro fuso	600 °C a 3000 °C	0,8 µm a 1,1 µm	N

Modelli e specifiche principali (panoramica)

Tipo camera	Pixel	Banda spettrale	Intervallo temperatura	NETD / sensibilità	FOV (HFOV × VFOV) e opzioni	Messa a fuoco	Custodie
PYROVIEW 380L	384 × 288	8 µm a 14 µm	-20 °C a 120 °C; 50 °C a 500 °C	< 0,04 K (30 °C, 50 Hz)	30° × 23°; opz.: 90° × 66°, 60° × 47°, 44° × 34°, 22° × 16°, 15° × 12°, 8° × 6°, macro 30 µm	Motorizzata	compact+; protection
PYROVIEW 640L	640 × 480	8 µm a 14 µm	-20 °C a 120 °C; 50 °C a 500 °C	< 0,04 K (30 °C, 50 Hz)	34° × 26°; opz.: 90° × 74°, 67° × 52°, 25° × 19°, 12° × 9°, macro 30 µm	Motorizzata	compact+; protection
PYROVIEW 640M	640 × 480	3 µm a 5 µm	200 °C a 500 °C	< 0,5 K (200 °C, 50 Hz)	25° × 19°; opz.: 75° × 60°, 59° × 46°, 43° × 33°, 12° × 9°	Motorizzata	compact+; protection
PYROVIEW 640G	640 × 480	4,8 µm a 5,2 µm	300 °C a 700 °C	< 1 K (400 °C, 50 Hz)	25° × 19°; opz.: 75° × 60°, 59° × 46°, 43° × 33°, 12° × 9°	Motorizzata	compact+; protection
PYROVIEW 640F	640 × 480	3,9 µm	600 °C a 1250 °C	< 1 K (600 °C, 50 Hz)	25° × 19°; opz.: 75° × 60°, 59° × 46°, 43° × 33°, 12° × 9°	Motorizzata	compact+; protection
PYROVIEW 512S	512 × 408	1,4 µm a 1,6 µm	300 °C a 750 °C	< 0,45% del valore misurato in °C (a 60 Hz)	24° × 19°; opz.: 54° × 44°, 37° × 29°, 12° × 10°	Motorizzata	compact+; protection
PYROVIEW 512N	512 × 384	0,8 µm a 1,1 µm	600 °C a 1500 °C oppure 1400 °C a 3000 °C	< 1 K (600 °C, 60 Hz) oppure 0,15% del valore misurato	36° × 27°; opz.: 51° × 40°, 26° × 19°, 19° × 14°, 13° × 9°, 9° × 7°	Motorizzata	compact+; protection
PYROVIEW 768N	768 × 576	0,8 µm a 1,1 µm	600 °C a 1500 °C oppure 1400 °C a 3000 °C	< 1 K (600 °C, 50 Hz) oppure 0,15% del valore misurato	39° × 30°; opz.: 22° × 16°, 58° × 45°; ottica endoscopica: 74° × 59° (PYROINC 768N)	Motorizzata	compact+; protection
PYROVIEW 1600N	1600 × 1200	0,8 µm a 0,9 µm	650–900 °C; 750–1100 °C; 850–1300 °C; 900–1400 °C; 950–1500 °C; oppure 1100–1800 °C	< 2 K (15 Hz, 700 °C); < 3 K (25 Hz, 800–950 °C); < 4 K (25 Hz, 1000–1300 °C)	33° × 25°; opz.: 50° × 39°, 18° × 13°	Motorizzata	compact+; protection
PYROVIEW 1920N	1920 × 1080	0,8 µm a 0,9 µm	Campi “N” ad alta temperatura (configurazioni su richiesta)	Specifiche in funzione della configurazione	39° × 22°; opz.: 59° × 35°, 21° × 12°	Motorizzata	compact+; protection

Varianti di custodia

protection	Custodia industriale in acciaio inox, classe di protezione IP65, con finestra di protezione, unità di spurgo aria e raffreddamento ad acqua opzionale.
Dimensioni (protection)	Diametro 110 mm, lunghezza 280 mm (senza supporto meccanico e connettori)
Pressioni massime (protection)	Acqua max 6 bar; aria max 2 bar
Temperatura di esercizio (protection)	-25 °C a 150 °C (con raffreddamento ad acqua); -10 °C a 50 °C (senza raffreddamento ad acqua)

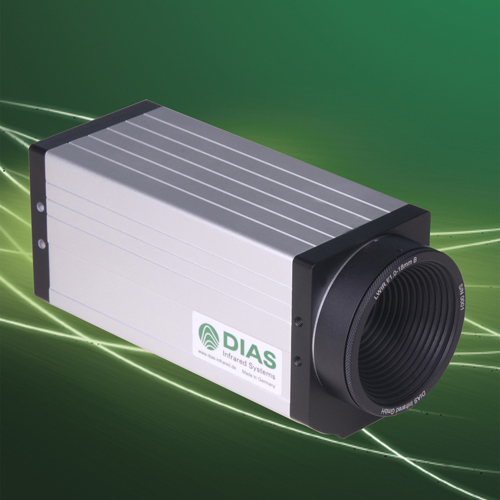

compact+	Custodia compatta in alluminio, classe di protezione IP54, pensata per installazione fissa e misure accurate di distribuzioni termiche con ingombri ridotti.
Dimensioni (compact+)	65 mm (L) × 160 mm (W) × 79 mm (H) (senza ottica e connettori)
Temperatura di esercizio (compact+)	-10 °C a 50 °C
Custodie speciali	Disponibili custodie per esterni (weatherproof), anche con unità pan-tilt, e custodie ATEX antideflagranti.

Software (PYROSOFT)

Software	PYROSOFT per Windows consente il controllo della termocamera e la registrazione, visualizzazione, elaborazione e archiviazione dei dati misurati.
Funzioni principali	Registrazione dati in tempo reale; definizione di zone e monitoraggio soglie di allarme; analisi dei trend; esportazione dati (testo, bitmap, video); supporto di interfacce di processo (es. Profibus, ingressi/uscite analogici e digitali).
Integrazione di sistema	Disponibile PYROSOFT DAQ con interfaccia di programmazione (Windows DLL).
Versioni	PYROSOFT Compact (gratuito, fornito con ogni termocamera PYROVIEW); versioni avanzate: PYROSOFT Professional e PYROSOFT Automation.
