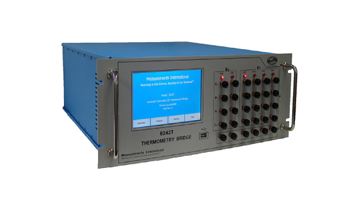

ponte termometrico secondario – 6242T
Guarda tutti i prodotti della serie Strumentazione Metrologica per Grandezze Elettriche da Laboratorio
Deltastrumenti è Rivenditore autorizzato
Prodotto configurabileHai bisogno di supporto?
Descrizione prodotto
Il modello 6242T è un ponte di resistenza ad alta accuratezza progettato specificamente per la termometria a resistenza. Basato sulla tecnologia Direct Current Comparator, utilizza un’esclusiva inversione in corrente continua che elimina gli effetti delle f.e.m. termiche e consente misure rapide e affidabili in un ampio intervallo di condizioni operative reali. Le misure a quattro terminali permettono di effettuare misure fino a 100 metri e oltre dal PRT. La capacità differenziale consente di misurare direttamente la resistenza di un PRT rispetto a un altro, offrendo una tecnica di calibrazione comparativa ad alta accuratezza.
Il modello 6242T Automated Secondary Temperature Bridge è ideale per i laboratori coinvolti in misure di resistenza e temperatura che non richiedono il livello di accuratezza di un istituto metrologico nazionale. È stato progettato anche come sostituzione diretta automatizzata del sistema di misura della temperatura ASL F700. Il 6242T si basa sulla stessa tecnologia Direct Current Comparator impiegata nel ponte utilizzato da importanti laboratori per mantenere i propri standard primari, il modello 6010. Per questo motivo offre alcune delle funzionalità tipiche dei ponti MIL, come misure a quattro terminali su tutto il campo, inversione automatica della corrente per eliminare le f.e.m. termiche e routine interna di auto-calibrazione.
Il 6242T dispone di display sul pannello frontale, interfaccia IEEE488 standard e due canali di ingresso. Fino a tre PRT possono essere inseriti tramite i tasti del pannello frontale. Oltre alla temperatura, il 6242T è in grado di misurare resistenza e rapporto di resistenza. Tutte le incertezze sono calcolate a 2 sigma.
È inoltre disponibile un pacchetto software opzionale basato su Windows, facile da utilizzare, che offre funzioni di acquisizione automatica dei dati, analisi dell’incertezza in tempo reale, creazione di grafici, registrazione dello storico e analisi di regressione. Il 6242T può essere utilizzato con uno o più scanner della serie MIL 4200 per calibrazioni multicanale.
Vantaggi / caratteristiche
- Campo da 0.01 Ω a 10 kΩ
- Scanner frontale a 6 canali
- Keep warm currents
- Accuratezza < 10 x 10^-8
- Linearità < 1 x 10^-8
- Funzionamento IEEE488 e manuale
- Software AccuTcal per la calibrazione dei PRT
Dati tecnici
Identificazione prodotto
| Marca | Measurements International |
|---|---|
| Modello | 6242T |
| Denominazione | Automated Secondary Thermometry Bridge |
| Categoria | Ponte secondario automatico per temperatura |
| Revisione documento | Form MI 66, Rev. 8, dated 2012-03-28 |
Specifiche tecniche
| Campo di resistenza | Da 1 Ω a 10,000 Ω |
|---|---|
| Accuratezza nel campo 1 Ω a 10,000 Ω | < 0.1 ppm (0.025 m°C) |
| Campo di resistenza | Da 0.1 Ω a 1 Ω |
| Accuratezza nel campo 0.1 Ω a 1 Ω | < 0.5 ppm (0.1 m°C) |
| Rumore di tensione | < 10 nV |
| Termometri supportati | R 1000 Ω, 100 Ω, 25 Ω, 10 Ω, 1 Ω o qualsiasi valore intermedio |
| Campo di misura | Da 0 a 14 con Rs = 0.1 Ω, 1 Ω, 10 Ω, 100 Ω |
| Standard esterni | Da 0.1 Ω a 1000 Ω |
| Linearità | ± 0.01 ppm |
| Canali di ingresso | 2x Rs + 4x Rt, espandibili a 40, rame al tellurio, pannello frontale |
| Campo di corrente di prova | Da 20 µA a 100 mA fondo scala |
| Selezione corrente | √2 @ 1/√2 selezionabile da pannello frontale su qualsiasi corrente |
| Risoluzione corrente | 16 bit |
| Inversione di corrente | Da 2 a 1000 secondi |
| Tempo per accuratezza dichiarata warm-up | < 20 sec. |
| Tempo di misura | < 20 sec. |
| Coefficiente di temperatura | ± 0.01 ppm/°C |
| Risoluzione | ± 0.01 ppm del fondo scala |
| Modalità di funzionamento | Manuale o automatico IEEE488 |
| Condizioni operative | Da 0 a 34 °C, da 10 a 90 % RH |
| Garanzia | 2 anni parti e manodopera |
Dimensioni, peso e alimentazione
| Dimensioni | H 179 mm x W 484 mm x L 484 mm |
|---|---|
| Peso | 17 kg |
| Alimentazione selezionabile | 100, 120, 220, 240 V – 50/60 Hz |
Accessori inclusi
| Software incluso | 6242T Software per W98/2000/XP/Vista |
|---|---|
| Interfaccia inclusa | IEEE 488 Card & Cable |
| Resistore standard incluso | One 9331 Standard Resistor Specified Value |
| Cavo incluso | SPSCW XX YY 4 4 conductor cable |
Accessori opzionali
| Scanner opzionale | 4220A Low Thermal Matrix Scanner |
|---|---|
| Rack opzionale | 612.5 mm 24 inch high Equipment Rack |
| Resistori standard opzionali | 9331 Standard Resistors 1, 10, 25, 100, 1kΩ |
Informazioni di ordinazione
| Come ordinare | Model 6242T Automated Secondary Thermometry Bridge |
|---|
