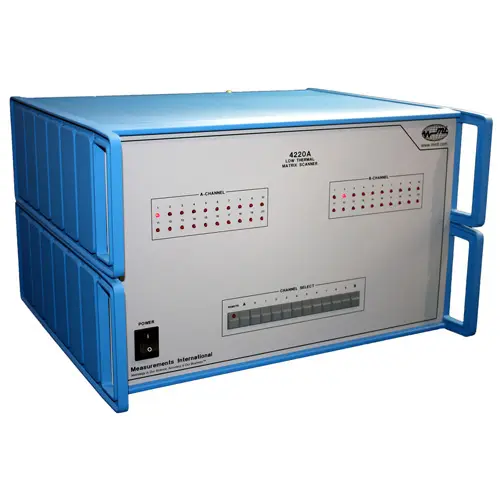

La serie di scanner a matrice low-thermal di Measurements International è progettata per automatizzare misure di precisione con accuratezza fino a livelli sub-ppm. Il modello 4220 della serie di scanner di precisione low-thermal è ideale per applicazioni automatiche di misura della resistenza e termometria, nelle quali numerosi campioni devono essere calibrati in modo efficiente e accurato. Questa serie di Matrix Scanner migliora l’efficienza eliminando la necessità di cambiare continuamente i collegamenti durante la misura di gruppi di resistori.
I canali di ingresso possono essere selezionati manualmente tramite il pannello frontale oppure tramite l’interfaccia IEEE-488 quando lo strumento è utilizzato in un sistema automatico. I LED sul pannello frontale permettono all’operatore di identificare rapidamente quali canali sono stati selezionati.
I LED del pannello frontale contrassegnati A e B indicano i canali selezionati. Le schede A e B sono separate per migliorare la resistenza di isolamento. Sul selettore dell’indirizzo IEEE posto sul pannello posteriore è disponibile anche la protezione contro la selezione dello stesso relè su entrambi i lati.
Le schede relè sono isolate termicamente per mantenere l’equilibrio nelle aree di commutazione. La tecnologia a relè sigillati polarizzati ad alta efficienza viene utilizzata per eliminare l’autoriscaldamento del relè. I relè sigillati impediscono l’accumulo di contaminanti tra i contatti, migliorando stabilità e affidabilità nel tempo.
Il modello 4220A dispone di 20 ingressi a quattro terminali con morsetti in rame al tellurio e di 2 uscite a quattro terminali costituite da 8 morsetti in rame al tellurio. È disponibile anche una versione ad alta corrente, modello 4220A/30, progettata per applicazioni fino a 30 A.
| Funzionamento | Matrice a quattro terminali |
|---|---|
| FEM termiche | < 50 nV |
| Contributo di errore | < 20 nV |
| Configurazione contatti | Relè a doppia bobina bistabile |
| Corrente massima di trasporto / commutazione | 4 / 2 A a < 30 V DC |
| Tensione massima di lavoro / commutazione | 1000 / 220 V a < 100 mA DC |
| Resistenza di contatto | < 0.05 Ω |
| Vita attesa del relè | 108 operazioni |
| Resistenza di isolamento | > 1012 Ω |
| Tipo di connessione | Morsetti in rame al tellurio |
| Ingressi (20 canali) pannello posteriore / uscite | 80 / 8 |
| Controllo | Manuale / IEEE-488, entrambi |
| Ambiente operativo | 18 – 34 °C, 10 – 80 % RH |
| Garanzia | 1 anno parti e manodopera |
| Alimentazione di rete | 100-120 VAC, 220-240 VAC, 50/60 Hz |
|---|---|
| Dimensioni (L × P × A) | Disponibili su richiesta |
| Peso | Disponibile su richiesta |
| Peso di spedizione | Disponibile su richiesta |
