Cassetta induttiva ad alta precisione – 1053
Guarda tutti i prodotti della serie Strumentazione Metrologica per Grandezze Elettriche da Laboratorio
Prodotto configurabileHai bisogno di supporto?
Descrizione prodotto

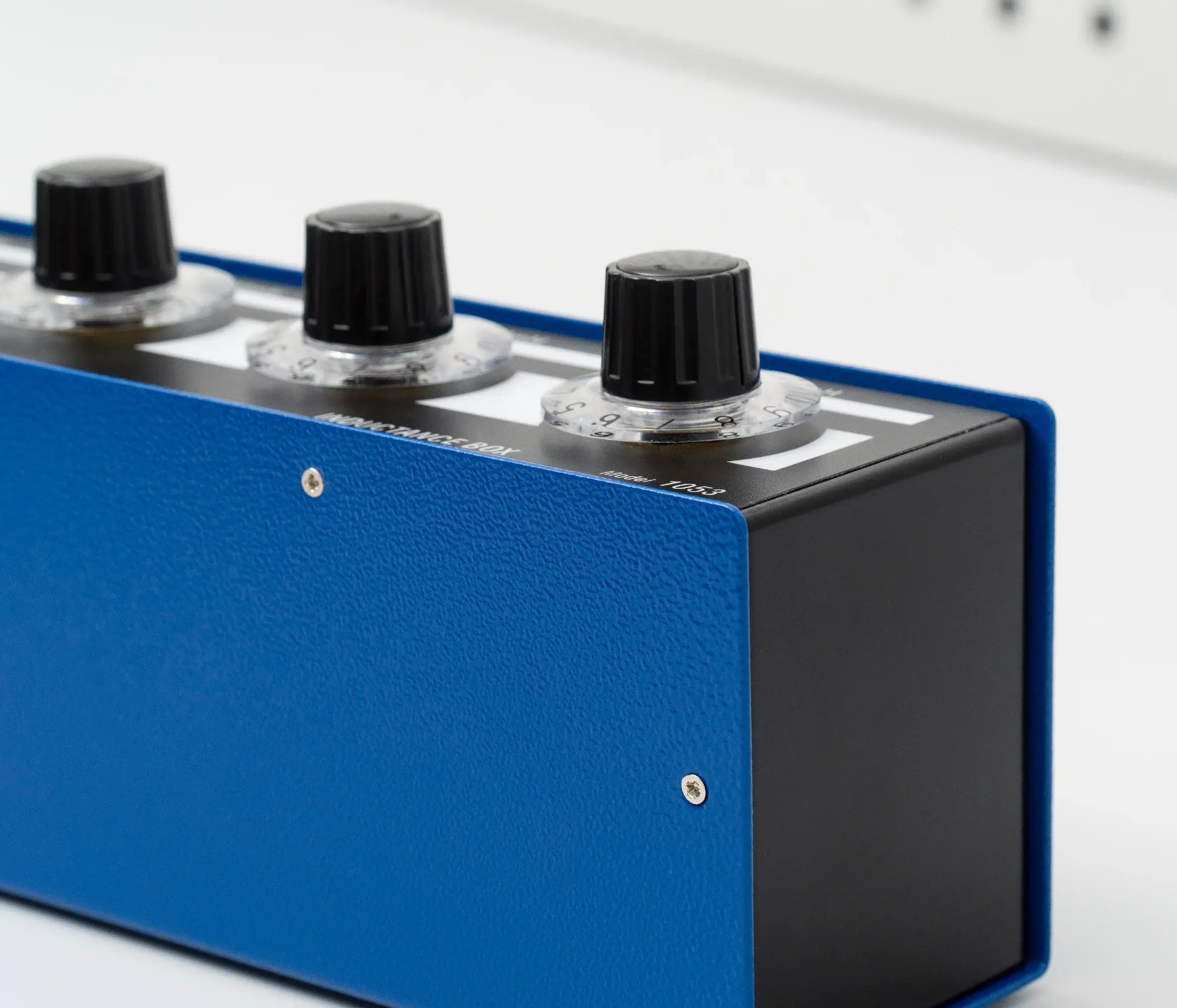

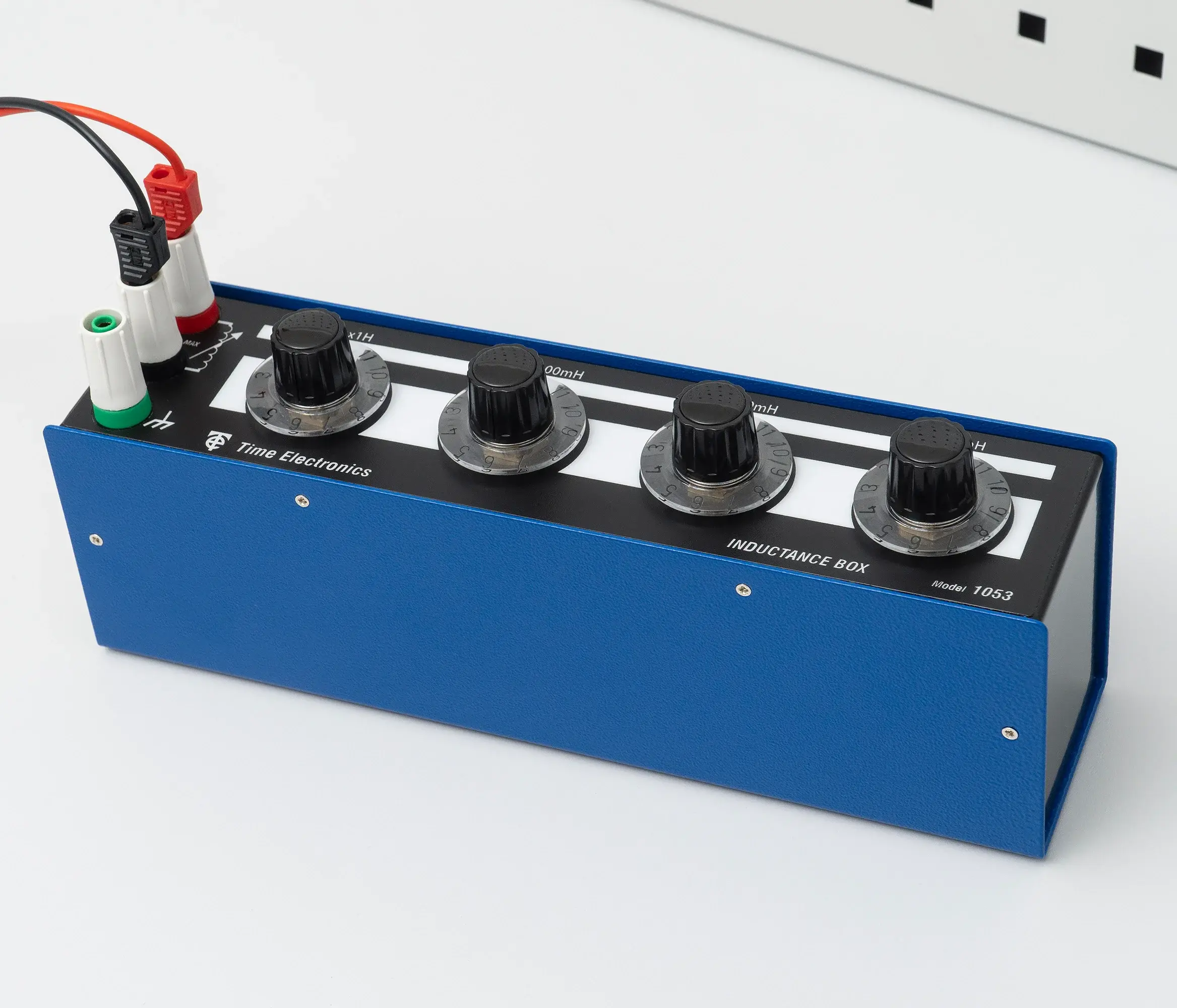

La 1053 è una cassetta a decadi di induttanza di precisione, adatta per la progettazione di filtri, sostituzione generale, progettazione di convertitori DC/DC e calibrazione di strumenti di misura. È alloggiata in un robusto contenitore metallico completamente schermato, che la rende compatta e durevole. È uno strumento pratico e semplice da utilizzare, adatto per elettronica, produzione, R&D o come strumento di calibrazione in laboratorio o sul campo.

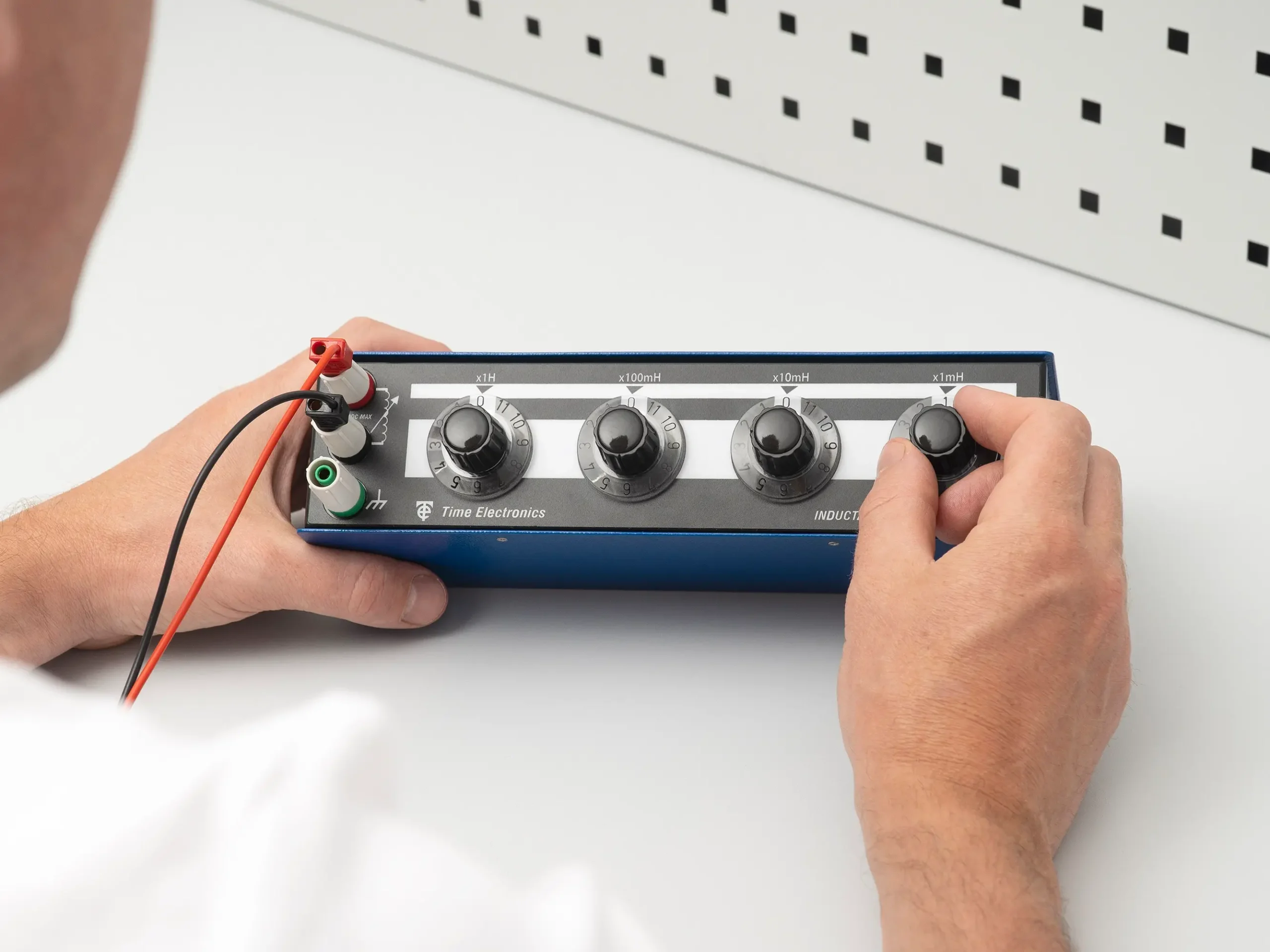

L’induttanza si imposta tramite quattro selettori rotativi di facile lettura, suddivisi in 4 decadi che forniscono passi da 1 mH, 10 mH, 100 mH e 1 H. Il valore massimo impostabile è 11,11 H.
L’unità utilizza induttori avvolti su misura con nucleo in ferrite ad alta permeabilità, per garantire un’influenza trascurabile dei campi magnetici esterni e la massima stabilità.
In-line readout

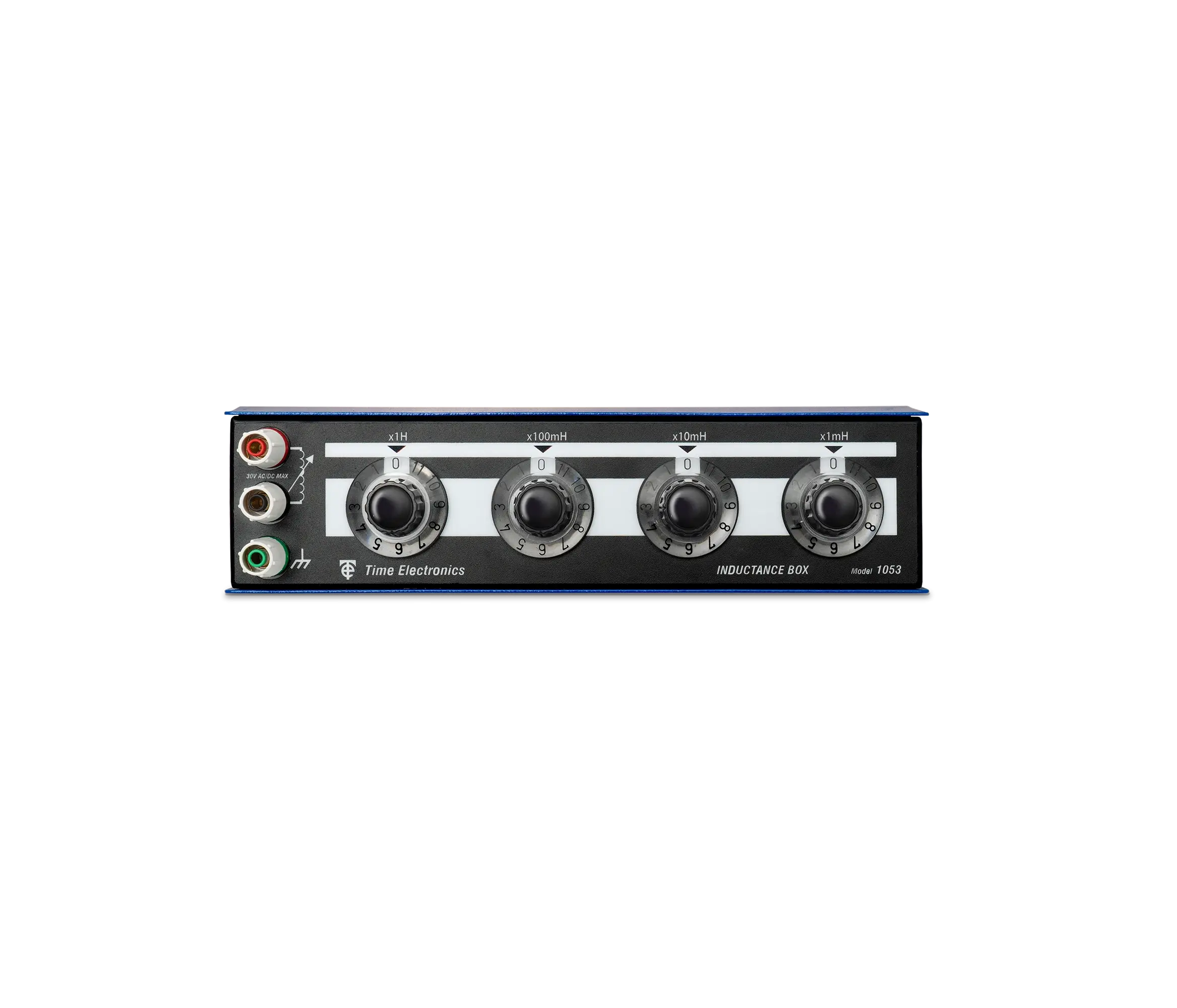

L’induttanza si seleziona impostando il valore desiderato tramite i selettori rotativi, per una regolazione precisa con indicazione chiara e non ambigua. Ogni decade è graduata da 0 a 11, consentendo una comoda sovrapposizione dei valori impostati.
Morsetti di sicurezza

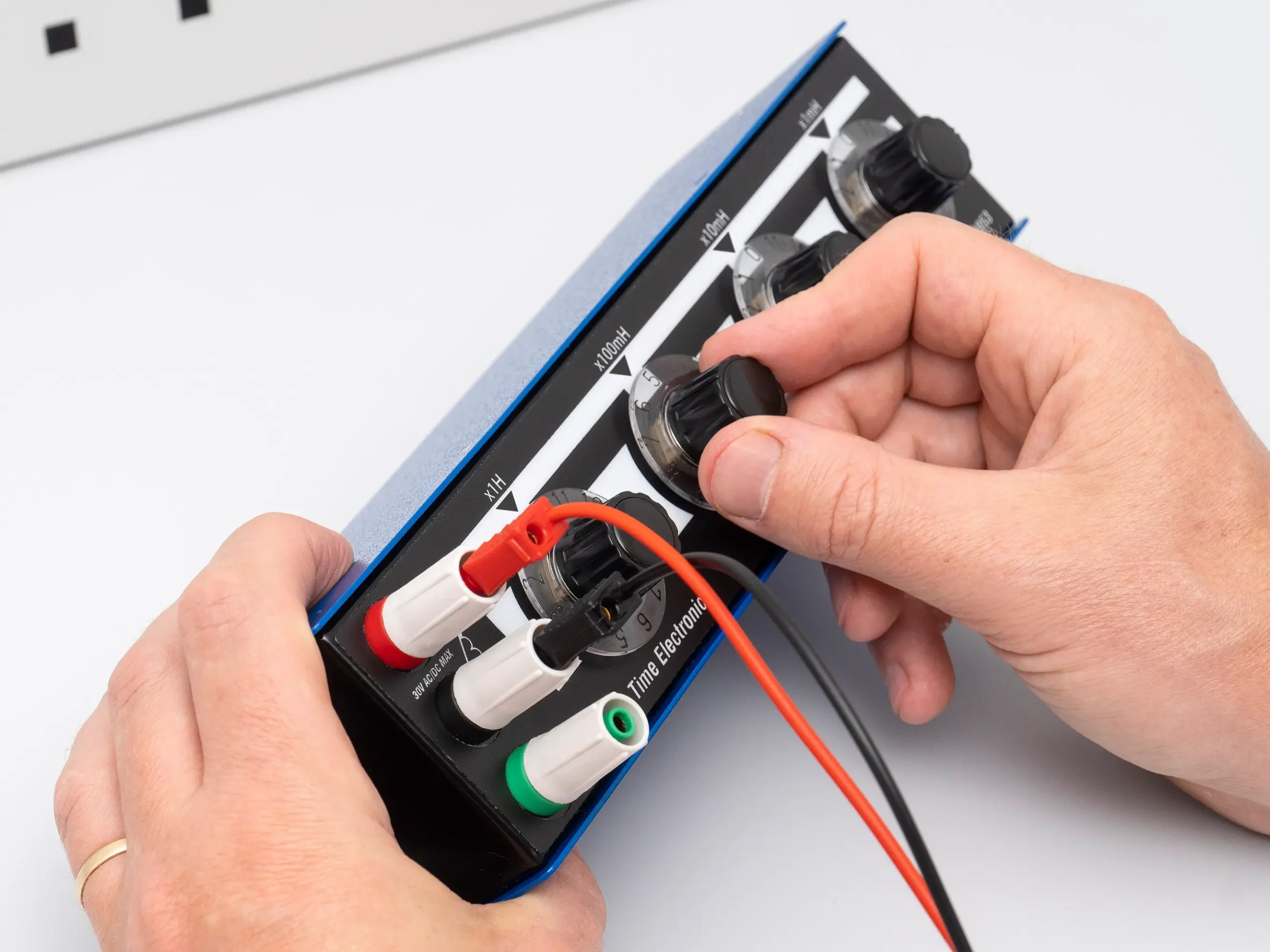

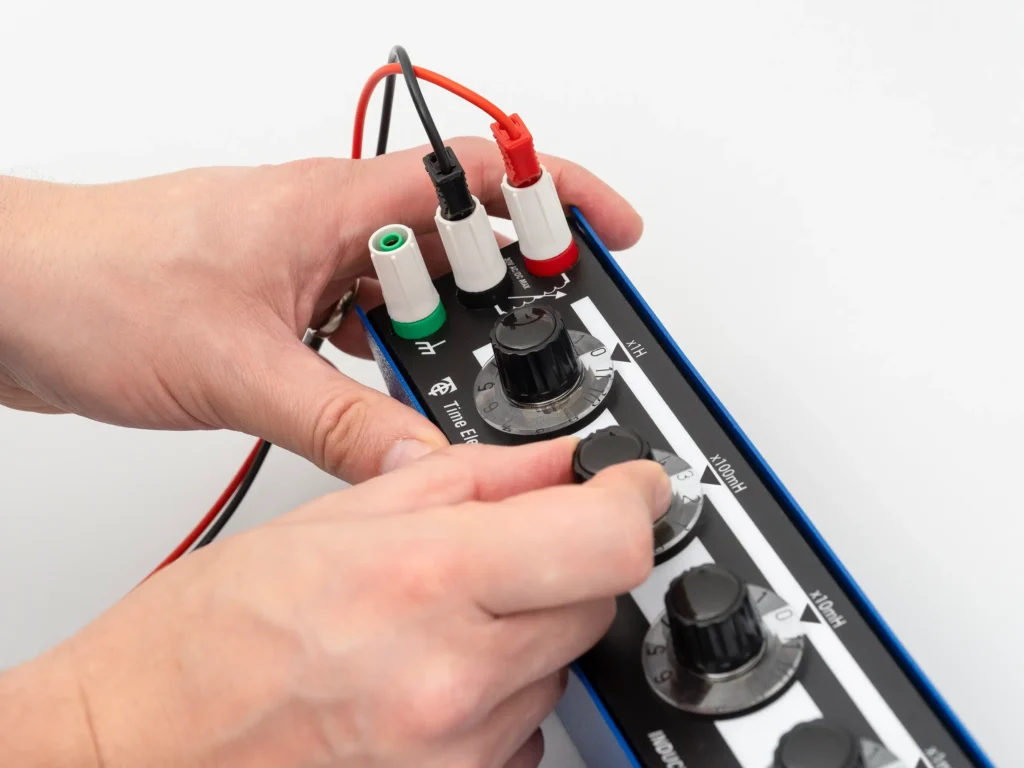

Le connessioni della 1053 avvengono tramite morsetti di sicurezza compatibili con spine standard, spine schermate da 4 mm, fili nudi e terminali a forcella. I morsetti includono caratteristiche di sicurezza come distanza di apertura limitata e una flangia rialzata attorno alla superficie metallica di connessione, per garantire adeguate distanze e rendere le parti metalliche esposte non toccabili.
Vantaggi e caratteristiche
Caratteristiche
- Da 1 mH a 10 H
- In-line readout
- Accuratezza 3%
- Alta stabilità
- Morsetti di sicurezza
- Completamente schermata
- Robusta e portatile
Applicazioni
- Sostituzione di induttanza per uso generale
- Calibrazione dell’induttanza in strumenti di misura
- Ricerca dei valori operativi ottimali nei circuiti
- Progettazione e sviluppo di filtri ed equalizzatori
- Uso didattico in elettronica e fisica
Dati tecnici
Specifiche tecniche
| Range | 0 to 10 H |
|---|---|
| Risoluzione | 1 mH steps |
Dati per decade
| Parametro | 1 mH | 10 mH | 100 mH | 1 H |
|---|---|---|---|---|
| Accuratezza a 1 kHz | 3 % | 3 % | 3 % | 3 % |
| Corrente max per decade | 30 mA | 70 mA | 100 mA | 150 mA |
| Resistenza media per step | 0.1 Ω | 0.5 Ω | 3.4 Ω | 20.5 Ω |
| Fattore Q tipico a 1 kHz | 75 | 175 | 280 | 250 |
Valori residui e rating
| Resistenza residua | Less than 0.2 Ω |
|---|---|
| Induttanza residua | Less than 1 μH |
| Rating di tensione | Maximum 30 V AC rms (non-switching). Subject to max current rating. |
Coefficiente di temperatura
| Temperature Coefficient | 0.1 %/°C |
|---|
Specifiche generali e logistica
| Dimensioni | W 248 x H 62 x D 102 mm |
|---|---|
| Peso | 0.8 kg |
| Optional Extras | Calibration certificates: Traceable (factory) and accredited (ISO 17025) |
| Country of Origin | UK |
| Shipping Details | Packed Dimensions: L 31 x W 24 x H 25 cm / Packed Weight: 2 kg |
| HS Code | 9030 3370 |
Opzioni
| Codice opzione | Descrizione |
|---|---|
| C161 | Traceable calibration certificate (Factory) |
| C114 | Accredited calibration certificate (ISO 17025) |
