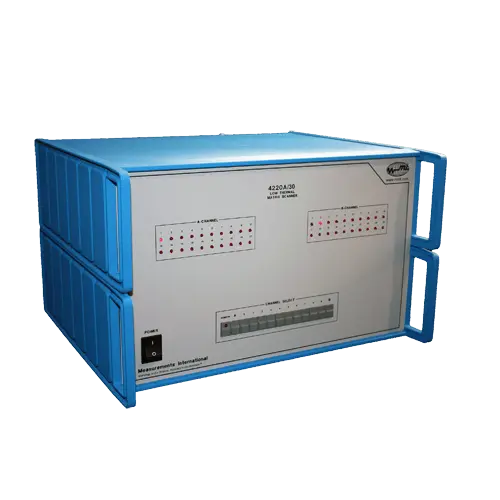

Il modello 4220A/30 è stato progettato per l’uso in applicazioni automatiche di misura di resistenza e shunt, nelle quali numerosi campioni devono essere calibrati in modo efficiente e accurato. Il modello 4220A/30 dispone di un totale di 20 ingressi a quattro terminali e 2 uscite a quattro terminali. I relè ad alta corrente sono posizionati solo sul lato A dello scanner.
I relè che selezionano gli ingressi possono essere attivati sia tramite i tasti sul pannello frontale sia tramite bus di interfaccia IEEE-488. Un LED corrispondente indica quali canali sono selezionati. In combinazione con i ponti di resistenza 6010 o 6242 di Measurements International, il 4220A/30 consente di creare un sistema automatico di misura della resistenza con capacità fino a 30 A.
La tecnologia a relè polarizzati ultra-sensibile e ad alta efficienza viene utilizzata per eliminare l’autoriscaldamento del relè nella realizzazione di questo scanner a matrice low-thermal. I relè sono della più recente tecnologia impiegata nel settore delle telecomunicazioni. Le schede relè sono termicamente isolate per mantenere l’equilibrio nelle aree di commutazione.
I terminali low-thermal sono collegati meccanicamente ai pad in rame sulle schede relè per ridurre gli effetti termici normalmente generati dalle connessioni saldate, riducendo così gli errori di commutazione.
Con il Matrix Scanner a quattro terminali 4220A/30 può essere ordinato anche il cavo di interconnessione. Il cablaggio di interconnessione è disponibile in configurazioni a due o quattro conduttori. Il cavo può essere ordinato in varie lunghezze con schermi già collegati. Viene utilizzato cavo in Teflon schermato, in rame massiccio argentato calibro 18.
| Numero di ingressi | 20 |
|---|---|
| Funzionamento | Matrix |
| FEM termiche | < 50 nanovolt |
| Contributo di errore | < 20 nanovolt |
| Portata contatti | Relè – doppia bobina abbinata |
| Corrente massima di trasporto (solo lato A) | 30 A (AC/DC) |
| Corrente massima di commutazione (solo lato A) | 30 A (AC/DC) |
| Corrente massima di trasporto (lato B) | 4 A (AC/DC) |
| Corrente massima di commutazione (lato B) | 2 A (AC/DC) |
| Tensione massima | 250 Volt |
| Tensione massima di commutazione | 250 VAC / 30 VDC |
| Resistenza di contatto | < 0.05 Ohm |
| Vita attesa del relè | 108 operazioni |
| Resistenza di isolamento | > 1011 Ohm |
| Ingressi | Rame al tellurio – pannello posteriore |
| Uscite | Rame al tellurio – pannello posteriore |
| Manuale / IEEE-488 | Entrambi |
| Ambiente operativo | Da 18 a 34 °C, da 10 a 80 % RH |
| Garanzia | 1 anno parti e manodopera |
| Dimensioni (L x P x A) | 380 x 450 x 270 mm |
|---|---|
| Peso | 25 kg |
| Peso di spedizione | 27 kg |
| Alimentazione principale | 100, 120, 220, 240 V – 50/60 Hz |
