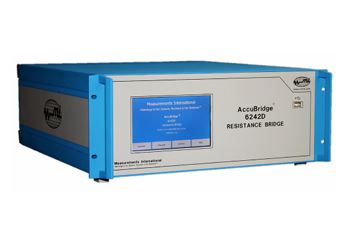

Il modello 6242D è un ponte automatico secondario per resistenza e temperatura. È progettato per applicazioni di misura della resistenza e della temperatura e utilizza tecnologia DCC (Direct Current Comparator) a larga estensione di campo. Il sistema è disponibile nella versione standard 6242D, con una variante 6242DXS a specifiche migliorate.
La soluzione è adatta ai laboratori che richiedono misure accurate su un ampio intervallo di resistenza, con funzioni di auto-calibrazione del rapporto, inversione automatica della corrente per compensare offset in continua ed effetti termici, e possibilità di integrazione con scanner di matrice e range extender ad alta corrente.
| Marca | Measurements International |
|---|---|
| Modello | 6242D |
| Denominazione | AccuBridge 6242D/6242DXS Automated Resistance Bridge |
| Categoria | Ponte automatico per misura di resistenza |
| Revisione specifiche | Rev 6 |
| Valore nominale RS | Rapporto 1:1 | Rapporto 1:10 | Rapporto 1:100 |
|---|---|---|---|
| 1 Ω | 0.1 / 0.02 ppm | 0.1 / 0.03 ppm | 0.1 ppm |
| 10 Ω | 0.1 / 0.02 ppm | 0.1 / 0.03 ppm | 0.1 ppm |
| 100 Ω | 0.1 / 0.02 ppm | 0.1 / 0.03 ppm | 0.3 ppm |
| 1 kΩ | 0.1 / 0.02 ppm | 0.1 / 0.03 ppm | 0.8 ppm |
| 10 kΩ | 0.1 ppm | 0.1 ppm | 2.5 ppm |
| 100 kΩ | 0.5 ppm | 0.3 ppm | 5 ppm |
| 1 MΩ | 1 ppm | 2 ppm | 10 ppm |
| 10 MΩ | 2 ppm | 7 ppm | |
| 100 MΩ | 8 ppm | 8 ppm |
* RS 0.1 Ω: RX 1.0 Ω < 0.2 ppm
* Per valori inferiori a 0.1 consultare la serie MI di Range Extenders
* Rapporti 0.001:1 e 0.01:1 disponibili con Range Extender
| Campo rapporto di resistenza | 0.001:1, 0.01:1, 0.1:1, 1:1, 10:1, 100:1 |
|---|---|
| Campo tensione di prova | 1 V a 1 kV |
| Linearità | ± 0.01 ppm |
| Inversione di corrente | Da 4 a 1000 secondi |
| Risoluzione | ± 0.001 ppm del fondo scala |
| Tempo per accuratezza dichiarata dopo warm-up | < 1 minuto |
| Canali di ingresso | 2, espandibili fino a 40 con scanner di matrice 4220A |
| Coefficiente di temperatura | ± 0.01 ppm/°C |
| Configurazione | 4 terminali |
| Modalità di funzionamento | Controllo da pannello frontale oppure automatizzato IEEE-488 |
| Campo corrente di prova | 1 µA a 150 mA |
| Ambiente operativo | Da 15 °C a 34 °C, da 10 % a 90 % RH senza condensa |
| Opzione corrente di prova estesa | 150 mA a 3000 A |
| Garanzia | 2 anni parti e manodopera |
| Dimensioni (L × P × A) | 483 x 565 x 178 mm |
|---|---|
| Peso | 19 kg |
| Peso di spedizione | 23 kg |
| Alimentazione di rete | 100, 120, 220, 240 Vac — 50/60 Hz |
| 4210A | Scanner di matrice low-thermal, 10 canali |
|---|---|
| 4216A | Scanner di matrice low-thermal, 16 canali |
| 4220A | Scanner di matrice low-thermal, 20 canali |
| 4210B | Scanner di matrice low-thermal, 10 canali |
| 4216B | Scanner di matrice low-thermal, 16 canali |
| 4220B | Scanner di matrice low-thermal, 20 canali |
| 4220-1R | Adattatore Hamon per 4220A |
| 6511D | Range Extender 10 A con alimentatore DC |
| 6011D | Range Extender 150 A |
| 6011/300 | Range Extender 300 A |
| 6150A | Alimentatore DC 150 A |
| 9332 Series | Shunt da 10 A a 3000 A, da 100 mΩ a 10 µΩ |
| 9300A | Bagno d’aria |
| 9400 | Bagno d’olio |
| J005-SPEC | Cavo Teflon a 4 conduttori, 30 m o 100 m |
