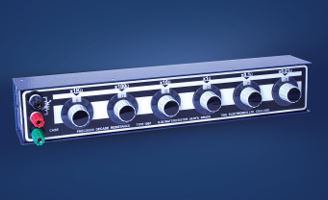

La 1067 è una cassetta resistiva decadica di precisione adatta a un’ampia gamma di applicazioni di simulazione. L’elevata accuratezza, l’ottima stabilità nel lungo periodo e il basso coefficiente di temperatura la rendono particolarmente indicata per la simulazione e la taratura di sensori PT100 di precisione e di indicatori o strumenti di temperatura che utilizzano sensori resistivi.
Nella progettazione della 1067 è stata dedicata particolare attenzione alla riduzione e alla stabilità della resistenza residua terminale. Per ogni posizione vengono utilizzati contatti multipli autopulenti in lega d’argento, così da garantire prestazioni elevate e lunga durata. Il tutto è racchiuso in un robusto contenitore metallico completamente schermato, con terminali a bassa forza termoelettromotrice.
Il design sottile occupa poco spazio sul banco ed è facilmente trasportabile. Il valore resistivo viene selezionato tramite commutatori rotativi, che consentono un’impostazione precisa e una lettura chiara e senza ambiguità. Ogni decade è scalata da 0 a 11, permettendo una comoda sovrapposizione dei valori impostati. Il valore massimo impostabile è 12.222,21 Ω.
| Marca | Time Electronics |
|---|---|
| Modello | 1067 |
| Denominazione | 1067 Precision Resistance Decade Box |
| Categoria | Cassetta resistiva decadica di precisione |
| Campo / risoluzione | 0 a 12 kΩ / passi da 10 mΩ |
|---|---|
| Numero di decadi | 6, ogni decade impostabile da 0 a 11 |
| Accuratezza | ± 0,01% del valore impostato ± 2 mΩ, dopo la deduzione della resistenza residua terminale ± 1 mΩ per variazione residua. Alla temperatura di calibrazione di 22 °C |
| Resistenza residua | Inferiore a 10 mΩ. Variazione inferiore a 1 mΩ |
| Potenza nominale | 0,35 W per resistore |
| Tensione nominale | Massimo 200 V DC/AC RMS |
| Stabilità | 20 ppm/anno (> 1 Ω), 100 ppm/anno (< 1 Ω) |
| Corrente nominale | Campo 10 mΩ: 3 A, campo 100 mΩ: 2 A, campo 1 Ω: 600 mA, campo 10 Ω: 200 mA, campo 100 Ω: 60 mA, campo 1 kΩ: 20 mA |
| Isolamento | Da custodia a terminali di resistenza 2 kV / 50 Hz massimo |
| Coefficiente di temperatura | Inferiore a 10 ppm/°C (> 1 Ω). Inferiore a 20 ppm/°C (< 1 Ω) |
| Coppia operativa | Inferiore a 0,1 Nm |
| Contatti | Make before break – lega d’argento |
| Dimensioni / peso | W355 x H63 x D89 mm / 1,1 kg |
| 1067 | Precision Resistance Decade Box |
|---|---|
| C161 | Factory Calibration Certificate (NPL) |
| C114 | UKAS Calibration Certificate (ISO 17025) |
