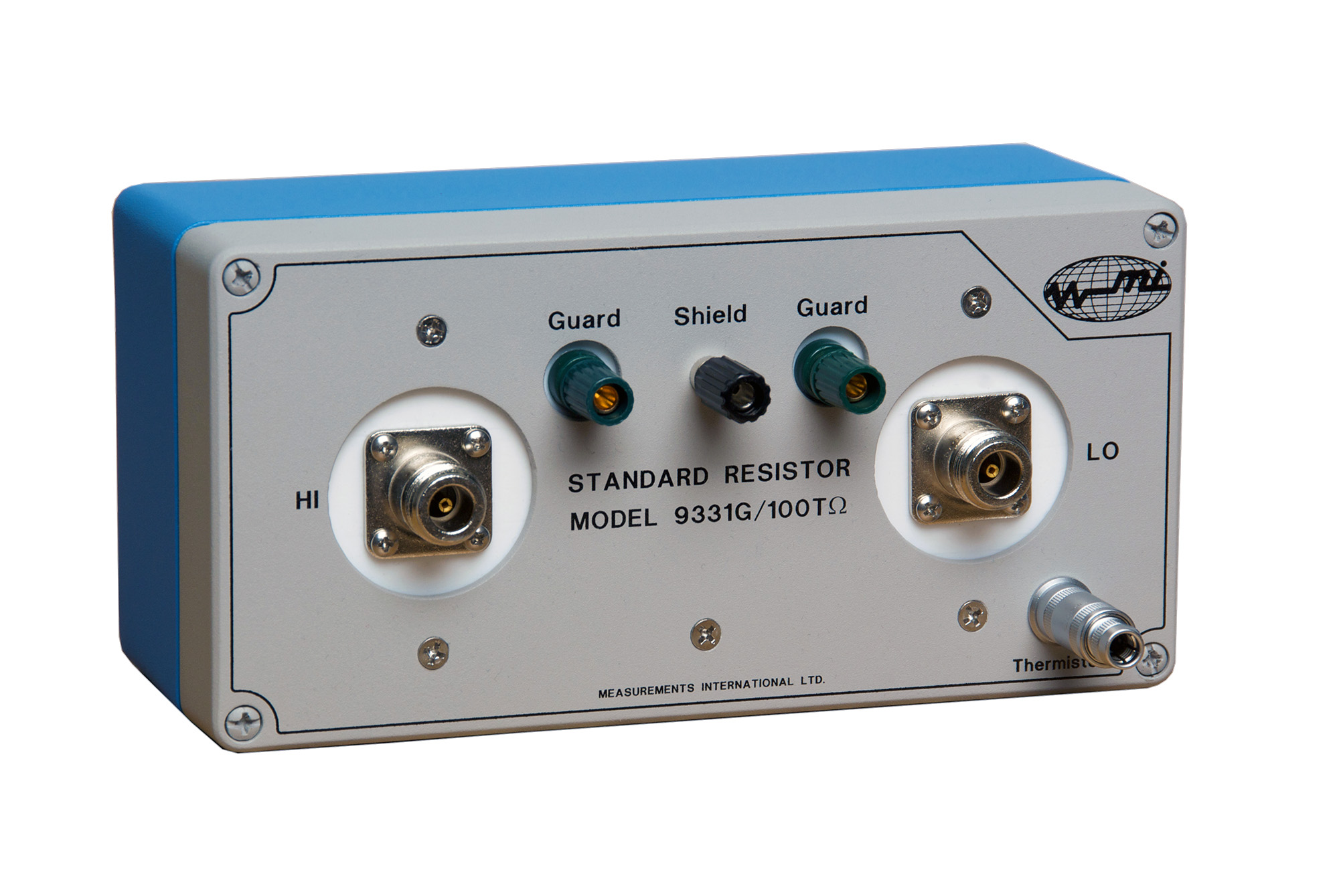

La serie 9331G di standard di resistenza ad alta accuratezza è disponibile in valori standard da 1 MΩ a 100 TΩ, con possibilità di realizzare anche valori personalizzati in qualsiasi punto all’interno di questo intervallo.
L’elevata stabilità e i coefficienti di temperatura alpha e beta forniti per il modello 9331G lo rendono ideale per il trasporto agevole e per il funzionamento in qualsiasi ambiente di lavoro compreso tra 18 °C e 28 °C. Gli standard di resistenza non richiedono un bagno d’olio o un bagno d’aria controllato per rispettare le specifiche; tuttavia, per prestazioni migliorate, possono essere collocati in un bagno d’aria come il modello 9300 o 9300A.
Il modello 9331G si basa su un progetto NIST che include il circuito split guard e un sensore di temperatura interno. Il design split guard consente di applicare tensioni di guardia indipendenti su ciascun lato del resistore.
Tutte le connessioni del resistore sono di tipo N. Sono disponibili diversi cavi adattatori da N-Type a GR, BNC e altri standard di connessione.
Il modello 9331G è sigillato ermeticamente all’interno di un contenitore schermato e isolato dal case.
| Split Guard Circuit | Consente tensioni di guardia indipendenti ai terminali alto e basso |
|---|---|
| Common N-Type Connectors | Utilizza cavo RG58 low noise economico e connettori N-Type |
| Custom Values Available | Consente di specificare i valori richiesti per l’applicazione |
| Low TC plus Temp Sensor | Consente il monitoraggio della temperatura interna dell’aria dello standard |
| Modello | Valore nominale (Ω) | Tolleranza (×10^-6) | Stabilità 1 anno (×10^-6) | Stabilità 2 anni (×10^-6) | Coefficiente di temperatura 23 °C ± 5 °C (×10^-6/°C) | Tensione massima (V) | Coefficiente di tensione (×10^-6/V) |
|---|---|---|---|---|---|---|---|
| 9331G/1M | 1 MΩ | 2 | < 5 | < 2.5 | ± 0.4 | 316.2 V | Non indicato |
| 9331G/10M | 10 MΩ | 5 | < 10 | < 10 | ± 5 | 1 kV | 0.2 |
| 9331G/100M | 100 MΩ | 10 | < 20 | < 10 | ± 5 | 1 kV | 0.2 |
| 9331G/1G | 1 GΩ | 30 | < 25 | < 10 | ± 5 | 1 kV | 0.5 |
| 9331G/10G | 10 GΩ | 10000 | < 25 | < 20 | ± 200 | 1 kV | 1 |
| 9331G/100G | 100 GΩ | 10000 | < 200 | < 50 | ± 200 | 1 kV | 5 |
| 9331G/1T | 1 TΩ | 10000 | < 500 | < 300 | ± 200 | 1 kV | 5 |
| 9331G/10T | 10 TΩ | 50000 | < 700 | < 500 | ± 200 | 1 kV | 25 |
| 9331G/100T | 100 TΩ | 100000 | < 5000 | < 2500 | ± 10000 | 1 kV | 200 |
| Range valori standard | Da 1 MΩ a 100 TΩ |
|---|---|
| Valori personalizzati | Disponibili |
| Intervallo operativo | Da 18 °C a 28 °C |
| Progetto | NIST design |
| Circuito di guardia | Split guard |
| Sensore di temperatura | Interno |
| Connessioni resistore | Type N |
| Costruzione | Sigillato ermeticamente in contenitore schermato e isolato dal case |
| Dati di calibrazione | Inclusi |
| Garanzia standard | 1 anno parti e manodopera |
| Dimensioni (L × W × H) | 200 x 100 x 81 mm |
|---|---|
| Peso | 1 kg |
| Peso di spedizione | Fornito su preventivo |
| Alimentazione di rete | N/A |
| Nota | Coefficiente di temperatura valutato nell’intervallo di 23 °C ± 5 °C |
|---|
