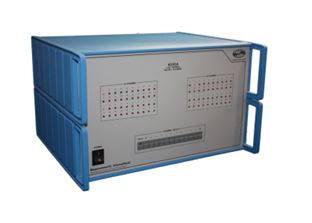

Il modello 4240A è ideale per applicazioni automatizzate di misura della tensione e di termometria in cui un certo numero di campioni deve essere calibrato in modo efficiente e accurato. Il modello 4240A migliora l’efficienza eliminando la necessità di cambiare continuamente le connessioni durante la misura di più sorgenti di tensione. Il modello 4240A dispone di quaranta ingressi a due terminali e due uscite a due terminali.
I relè che selezionano gli ingressi possono essere attivati sia tramite i tasti del pannello frontale sia tramite bus di interfaccia IEEE488. Un LED corrispondente indica quali canali sono selezionati. In combinazione con il potenziometro automatico 8000A di Measurements International, il 4240A consente di creare un sistema di misura della tensione completamente automatico. Inoltre è presente la protezione delle celle standard, che impedisce di selezionare più di un canale per uscita.
In questo scanner di matrice low thermal viene utilizzata una tecnologia a relè polarizzati ad altissima sensibilità e alta efficienza per eliminare l’autoriscaldamento del relè. Le schede relè sono termicamente isolate per mantenere l’equilibrio nelle aree di commutazione. I terminali low thermal sono collegati meccanicamente alle piazzole di rame sulle schede relè per ridurre gli effetti termici normalmente generati dalle connessioni saldate, riducendo così gli errori di commutazione.
Il cavo di interconnessione può essere ordinato anche con lo scanner di matrice di tensione 4240A. Il cablaggio è disponibile in configurazioni a due o quattro conduttori e può essere richiesto in varie lunghezze con schermature già applicate. Viene utilizzato cavo Teflon schermato in rame massiccio calibro 18, argentato.
| Marca | Measurements International |
|---|---|
| Modello | 4240A |
| Denominazione | Automated Low Thermal Matrix Scanner – 40 Channel |
| Categoria | Scanner di matrice automatico low thermal |
| Revisione documento | Form MI 66, Rev. 8, dated 2012-03-28 |
| Numero di ingressi | 40 |
|---|---|
| Funzionamento | Matrice |
| F.e.m. termiche | < 50 nanovolt |
| Contributo d’errore | < 20 nanovolt |
| Configurazione contatti | Relè bistabile a due bobine |
| Corrente massima trasportabile | 2 A DC |
| Tensione massima | 250 V DC |
| Tensione massima di commutazione | 220 V DC |
| Resistenza di contatto | < 0.05 Ω |
| Vita attesa del relè | 10^8 operazioni |
| Resistenza di isolamento | > 10^12 Ω |
| Ingressi | Rame al tellurio – pannello posteriore |
| Uscite | Rame al tellurio – pannello posteriore |
| Controllo manuale / IEEE488 | Entrambi |
| Ambiente operativo | Da 18 a 34 °C, da 10 a 80 % RH |
| Garanzia | 1 anno parti e manodopera |
| Dimensioni (L x W x H) | 380 x 450 x 270 mm |
|---|---|
| Peso | 15 kg |
| Peso di spedizione | 20 kg |
| Alimentazione | 100, 120, 220, 240 V – 50/60 Hz |
