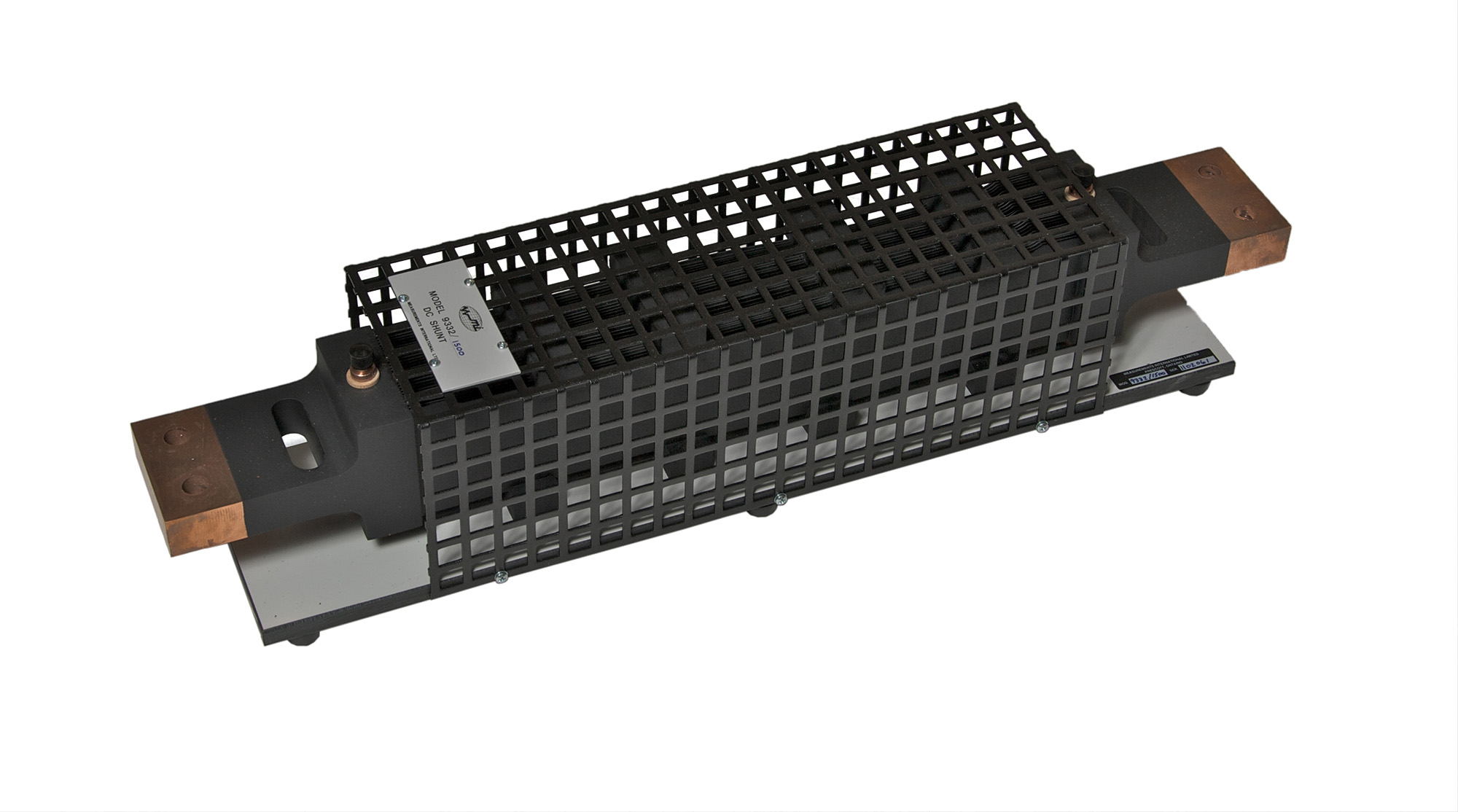

La serie modello 9332 di shunt di corrente continua a quattro terminali per la misura di livelli di corrente continua di precisione fino a 3000 A rappresenta l’ultimo sviluppo di Measurements International. Solo dopo molti anni di ricerca sui materiali resistivi a basso valore, la serie di shunt standard di corrente continua modello 9332 garantisce le migliori prestazioni oggi disponibili. In combinazione con l’esperienza di MI nelle misure automatizzate ad alti livelli di corrente, è possibile ottenere accuratezze inferiori a 0,01% alla piena potenza.
Gli shunt sono costruiti con elementi appositamente selezionati, saldati a terminali in rame mediante una speciale saldatura low-thermal. L’elemento viene quindi sottoposto a un processo di ricottura che assicura le migliori prestazioni senza introdurre errori di autoriscaldamento, con coefficienti di temperatura migliorati. Lo shunt, progettato per funzionare in aria alla piena potenza, è poi coperto da una protezione perforata che consente la fuoriuscita dell’aria durante l’autoriscaldamento e protegge gli elementi da danni fisici. I terminali in rame sono progettati appositamente per forzare una distribuzione uniforme della corrente attraverso gli elementi, in modo che la superficie possa dissipare la potenza specificata in aria.
Particolare attenzione è stata dedicata al processo di trattamento dell’elemento e alla riduzione dei coefficienti di temperatura. La superficie ottimale dissipa la massima potenza specificata. Il processo di ricottura conferisce allo shunt un’eccellente stabilità a lungo termine, così che questi shunt possano essere utilizzati in aria alla piena corrente. Per prestazioni superiori come resistore standard, possono essere collocati nel bagno d’aria MI modello 9300A.
I collegamenti di corrente vengono effettuati a ciascuna estremità dello shunt, mentre per la misura della tensione di uscita vengono utilizzati connettori a basso potenziale termico. Solo il connettore di corrente varia a seconda della dimensione dello shunt. Sono disponibili anche valori speciali.
Il gruppo 9332 Forced Air è disponibile per tutti gli shunt. Il numero di ventole varia in funzione della lunghezza dello shunt. Il gruppo Forced Air si collega alla protezione dello shunt e l’aria viene soffiata verso il basso e lontano dallo shunt. L’utilizzo del gruppo 9332 Forced Air mantiene basso il coefficiente di potenza dello shunt a tutte le correnti.
| Modello | Corrente nominale (A) | Valore (Ω) | Accuratezza a 1 W (%) | Accuratezza a piena potenza (%) | Potenza nominale (W) | Costante di tempo (minuti) | Stabilità 1 anno (ppm) | Coeff. di temperatura (ppm/°C) | Coeff. di potenza in aria (ppm) | Coeff. di potenza in olio (ppm) |
|---|---|---|---|---|---|---|---|---|---|---|
| 9332/10 | 10 | 0.1 | < 0.01 | ±0.04 | 10 | < 4 | 10 | < 3 | < 4 | < 1 |
| 9332/20 | 20 | 0.1 | < 0.01 | ±0.04 | 40 | < 4 | 10 | < 3 | < 4 | < 1 |
| 9332/30 | 30 | 0.0333 | < 0.01 | ±0.04 | 30 | < 4 | 10 | < 3 | < 4 | < 1 |
| 9332/50 | 50 | 0.02 | < 0.01 | ±0.04 | 50 | < 4 | 10 | < 3 | < 4 | < 1 |
| 9332/100 | 100 | 0.01 | < 0.01 | ±0.04 | 100 | < 4 | 10 | < 3 | < 4 | < 1 |
| 9332/250 | 250 | 0.0005 | < 0.01 | ±0.05 | 31.25 | < 10 | 10 | < 10 | < 2 | < 1 |
| 9332/300 | 300 | 0.001 | < 0.01 | ±0.04 | 90 | < 4 | 10 | < 3 | < 4 | < 1 |
| 9332/300/50µ | 300 | 0.00005 | < 0.01 | ±0.04 | 4.5 | < 4 | 25 | < 25 | < 4 | |
| 9332/300/100µ | 300 | 0.0001 | < 0.01 | ±0.04 | 9 | < 4 | 25 | < 25 | < 4 | |
| 9332/500 | 500 | 0.0001 | < 0.005 | ±0.04 | 25 | < 10 | 25 | < 8 | < 10 < 2 in 9300A |
< 1 |
| 9332/500 FAN | 1000 | ±0.01 | 100 | < 5 | 3 | |||||
| 9332/750 | 750 | 0.0005 | < 0.01 | ±0.04 | 281 | < 10 | 25 | < 10 | < 10 | < 1 |
| 9332/1500 | 1500 | 0.0001 | < 0.01 | ±0.05 | 225 | < 30 | 100 | < 10 | < 2 | < 1 |
| 9332/3000 | 3000 | 0.00001 | < 0.10 | ±0.50 | 90 | < 30 | 100 | < 10 | < 2 | < 1 |
| Nota 1 | Corrente massima per uso in aria ambiente e con opzione 9332FAN. |
|---|---|
| Nota 2 | Resistenza nominale da 1 µΩ a 100 mΩ in valori decadici; valori personalizzati disponibili su ordine speciale. |
| Nota 3 | Quando utilizzato come resistore standard. Il rapporto di taratura è incluso con valori e incertezze per il 10% e il 75% della corrente inclusi. |
| Nota 4 | La costante di tempo è il tempo necessario affinché il valore di resistenza si stabilizzi entro 10 ppm dal suo valore finale. |
| Nota 5 | Le specifiche di stabilità si basano sull’uso dello shunt come resistore standard. |
| Nota 6 | Il coefficiente di temperatura e il coefficiente di potenza devono essere aggiunti all’incertezza di base per temperature diverse da 23 °C. |
| Dimensioni (L x W x H) | Da fornire con preventivo |
|---|---|
| Peso | Da fornire con preventivo |
| Peso di spedizione | Da fornire con preventivo |
| Alimentazione principale | N/A |
