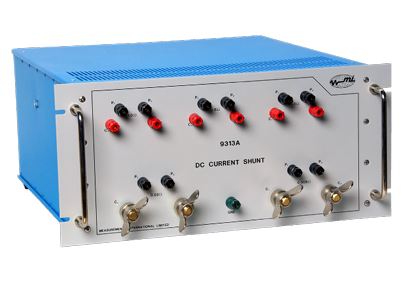

Il modello 9313A Multiple Value DC Current Shunt rappresenta l’ultima evoluzione della serie di resistenze e shunt in corrente continua di Measurements International. Dopo molti anni di ricerca sui materiali resistivi a basso valore, il modello 9313A offre prestazioni tra le migliori disponibili sul mercato.
Combinato con l’esperienza di Measurements International nelle misure automatizzate ad alti livelli di corrente, il dispositivo consente di ottenere accuratezze fino a valori prossimi a <0,02% alla piena potenza nel range da 5 mΩ a 1 Ω.
Il processo selezionato per il trattamento dell’elemento resistivo garantisce prestazioni elevate senza introdurre errori dovuti all’autoriscaldamento, con coefficienti di temperatura migliorati. Gli elementi sono montati su una base isolante per garantire stabilità meccanica e sono racchiusi in un contenitore ventilato con raffreddamento a ventola per una dissipazione termica adeguata.
Particolare attenzione è stata dedicata al processo di trattamento degli elementi e alla riduzione del coefficiente di temperatura complessivo. L’area superficiale ottimizzata consente di dissipare la potenza massima specificata. Il modello 9313A può essere utilizzato come shunt di corrente oppure come set di resistori standard per la calibrazione di milli-ohmmetri a bassa resistenza e corrente media. Il dispositivo è progettato per l’utilizzo in ambiente ad aria.
| 5 gamme di corrente | Elimina la necessità di utilizzare più shunt |
|---|---|
| Connessioni semplici | Maggiore facilità di gestione |
| Case raffreddato a ventola | Migliore dissipazione della temperatura |
| Elevata accuratezza | < 200 ppm |
| Coefficiente di temperatura migliorato < 3 ppm/°C | Riduce il tempo necessario per la stabilizzazione |
| Resistenza selezionata | Corrente massima | Corrente nominale | Accuratezza |
|---|---|---|---|
| 1 Ω | 0.1 | 600 | ± 0.02% |
| 500 mΩ | 0.1 | 600 | ± 0.02% |
| 200 mΩ | 0.1 | 600 | ± 0.02% |
| 20 mΩ | 0.1 | 300 | ± 0.02% |
| 5 mΩ | 0.1 | 300 | ± 0.02% |
| Accuratezza | Calibrato a 23°C – Riferibile a NRC e NIST |
|---|---|
| Stabilità | 1 anno – 50 ppm |
| Coefficiente di temperatura | < 3 ppm/°C |
| Coefficiente di potenza | < 4 ppm/watt in aria |
| Condizioni operative | 18 a 34°C, 10 a 80% RH |
| Garanzia | 1 anno parti e manodopera |
| Dimensioni (W × D × H) | 480 × 220 × 300 mm |
|---|---|
| Alimentazione operativa | 100, 120, 220, 240 V AC a 50 o 60 Hz |
| Potenza | 15 VA |
| Peso | 9 kg |
| Peso di spedizione | 11.5 kg |
| Come ordinare | Model 9313A |
| Descrizione prodotto | Multiple Value DC Current Shunt |
